ADI亚德诺 LTC9102 产品介绍

2026-03-09 0次

特性

完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
完全符合 IEEE 802.3at 2 类标准 PSE
与 LTC4291-1/LTC4292 软件兼容
多达 48 个 PSE 端口，每个端口有一个电源通道
多达 24 个 PSE 端口，每个端口有两个电源通道
受 ECC 保护的 eFlash 和数据 RAM
每个通道均具有低功耗路径损耗
- 100mΩ 检测电阻
- 30mΩ 或低 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源

可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
持续的每端口电源和电流监控
与 1MHz I²C 兼容的串行控制接口
引脚或 I²C 可编程 PD 电源

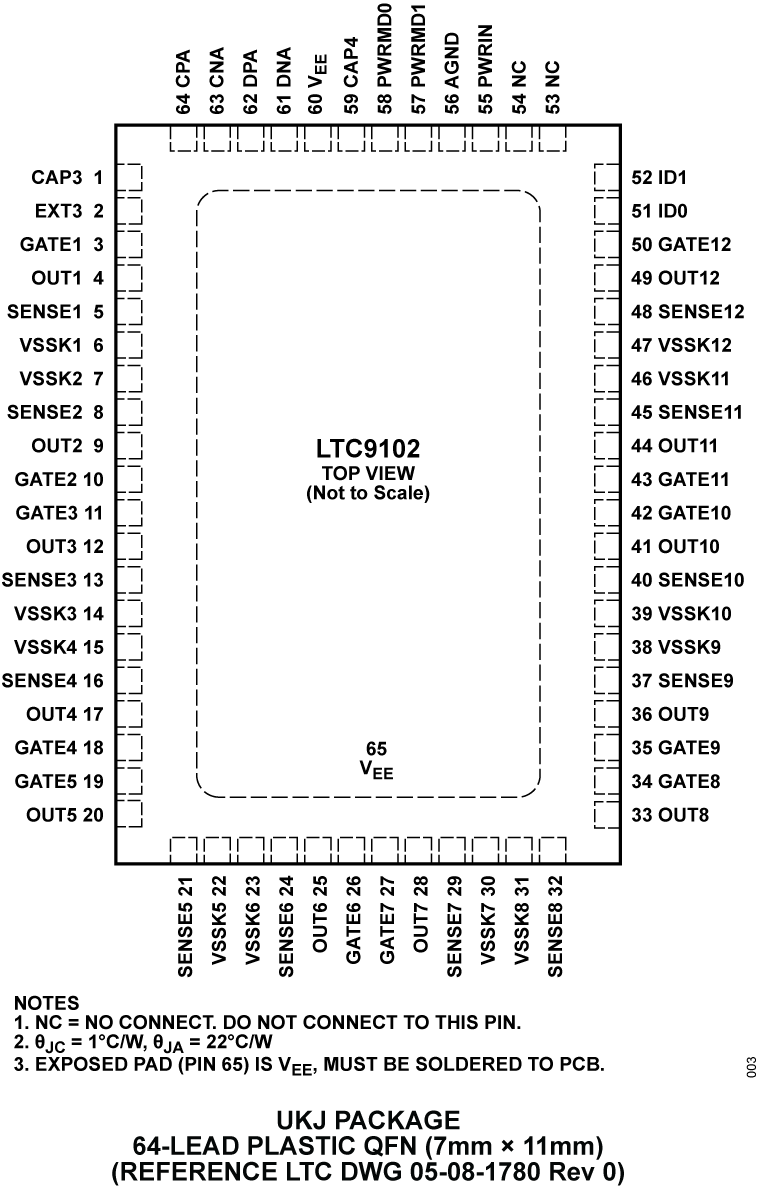

采用 24 引脚 4mm × 4mm (LTC9101‑1) 和 64 引脚 7mm × 11mm (LTC9102/LTC9103) QFN 封装

产品详情和应用

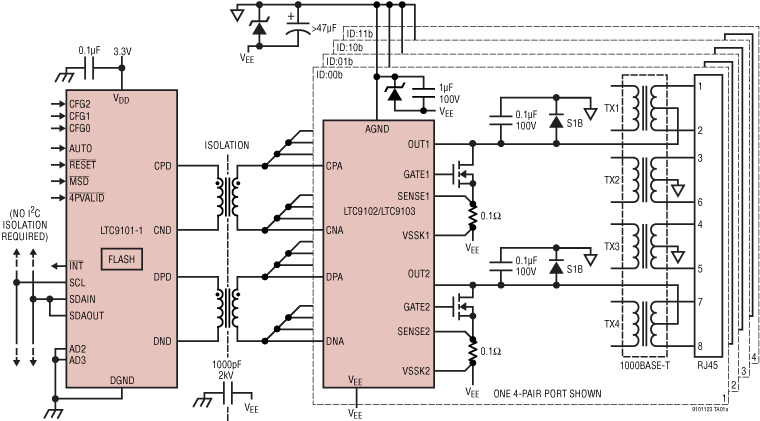

LTC^®9101-2/LTC9102芯片组是一款12/24端口电源设备（PSE）控制器，设计用于符合IEEE 802.3bt的3型和4型以太网供电（PoE）系统。LTC9101-2/LTC9102设计用于为兼容型802.3af、802.3at和802.3bt PD供电。LTC9101-2/LTC9102芯片组通过采用低R_DS(ON)外部MOSFET以及每电源通道0.1Ω检测电阻，提供业界出色的散热性能。变压器隔离通信协议可取代昂贵的光耦合器和复杂的隔离3.3V电源，大幅节省BOM成本。

先进电源管理功能包括预选端口的每端口14 位电流/电源监控、可编程电流/电源限值和多功能快速关断。提供先进电源管理主机软件层。PD检测使用专有的多点检测机制，确保对假的PD识别具有出色的抑制能力。支持自动分类和5事件物理分类。LTC9101-1/LTC9102具有一个I²C串行接口，工作频率可高达1MHz。LTC9101-1/LTC9102的引脚或I²C可编程，以便协商功率高达71.3W的PD。

应用

PoE PSE交换机/路由器和中跨设备
