特性

产品详情和应用

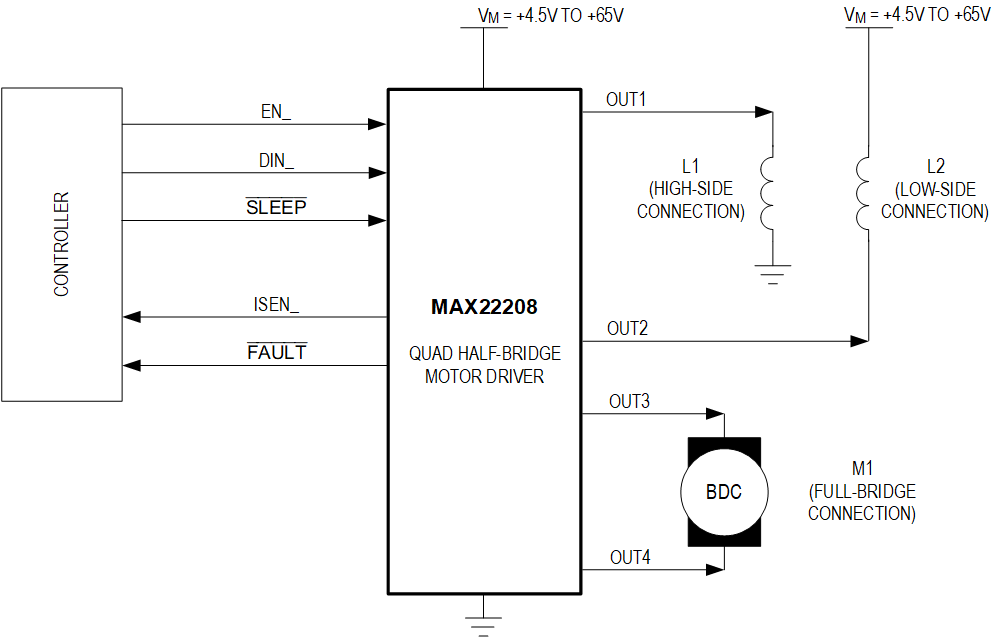

MAX22208 提供四个可独立控制的 65V、3.8A_MAX H 半桥驱动器。它可以驱动四个螺线管、两个有刷直流电机、一个步进电机或不同负载的组合。

电源 FET 具有非常低的阻抗，因此，驱动效率较高且散热很少。总 R_ON（高端 + 低端）的典型值为 0.3Ω（典型值）。

每个半桥可使用两个逻辑输入（DIN_、EN_）单独进行脉宽调制 (PWM) 控制。

MAX22208 集成了无损耗电流检测功能，免除了通常需要使用的体积较大的外部功率电阻，因而与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。

与内部检测的负载电流成比例的电流被输出到外部电流监视器引脚 (ISEN_)。将外部电阻连接到这些引脚，即可产生与电机电流成比例的电压。当控制算法需要电流/扭矩信息时，外部电阻器上的电压降就可以输入到控制器 ADC 中。

每个 H 半桥的最大输出电流为 I_MAX = 3.8A，而这会受到过流保护 (OCP) 电路的限制。该电流可以驱动短暂瞬变，旨在有效驱动小电容负载。

每个 H 桥的最大 RMS 电流为 I_RMS = 2A。由于这种电流受到散热注意事项的限制，因此实际最大 RMS 电流取决于应用的散热特性（PCB 接地层、散热器、强制通风等）。

MAX22208 具有过流保护 (OCP)、热关断 (TSD) 和欠压锁定 (UVLO) 保护功能。每次检测到故障条件时，都会激活一个开漏低电平有效 FAULT 引脚。

在 TSD 和 UVLO 过程中，驱动器输出为三态直至恢复正常工作条件。

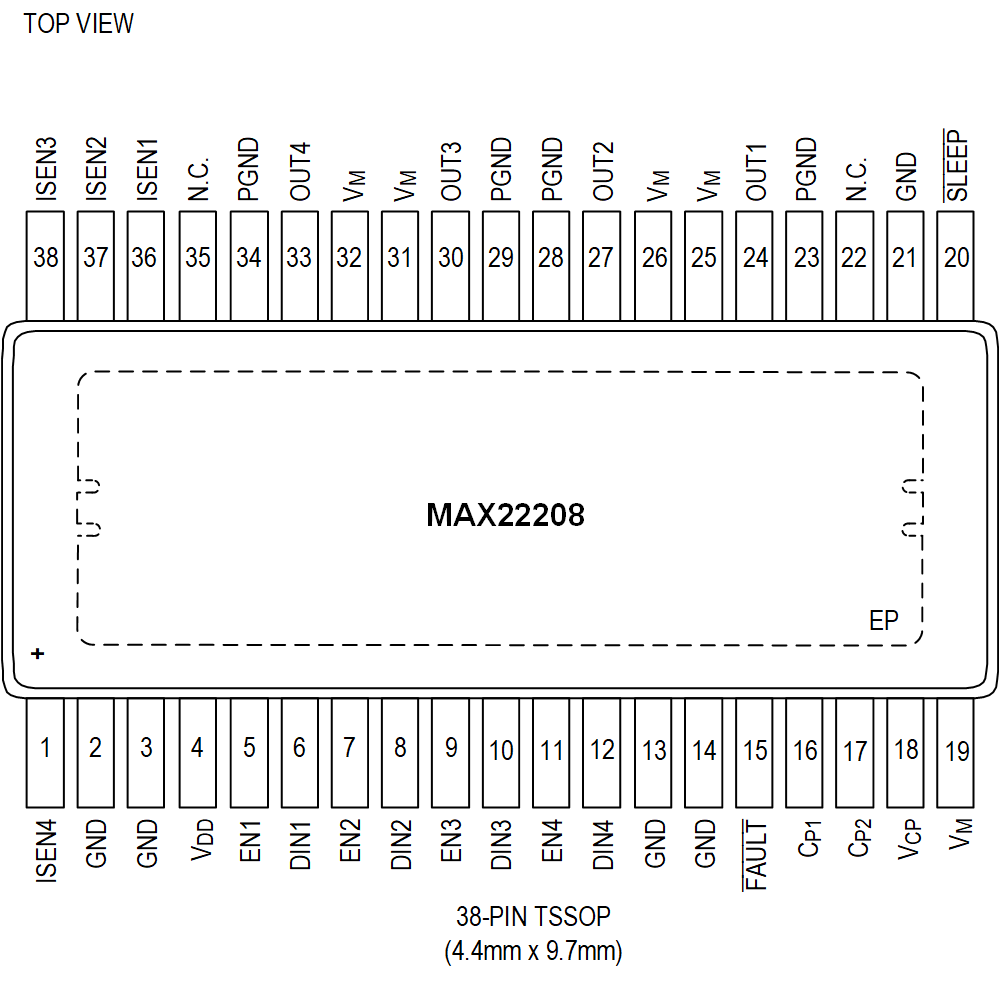

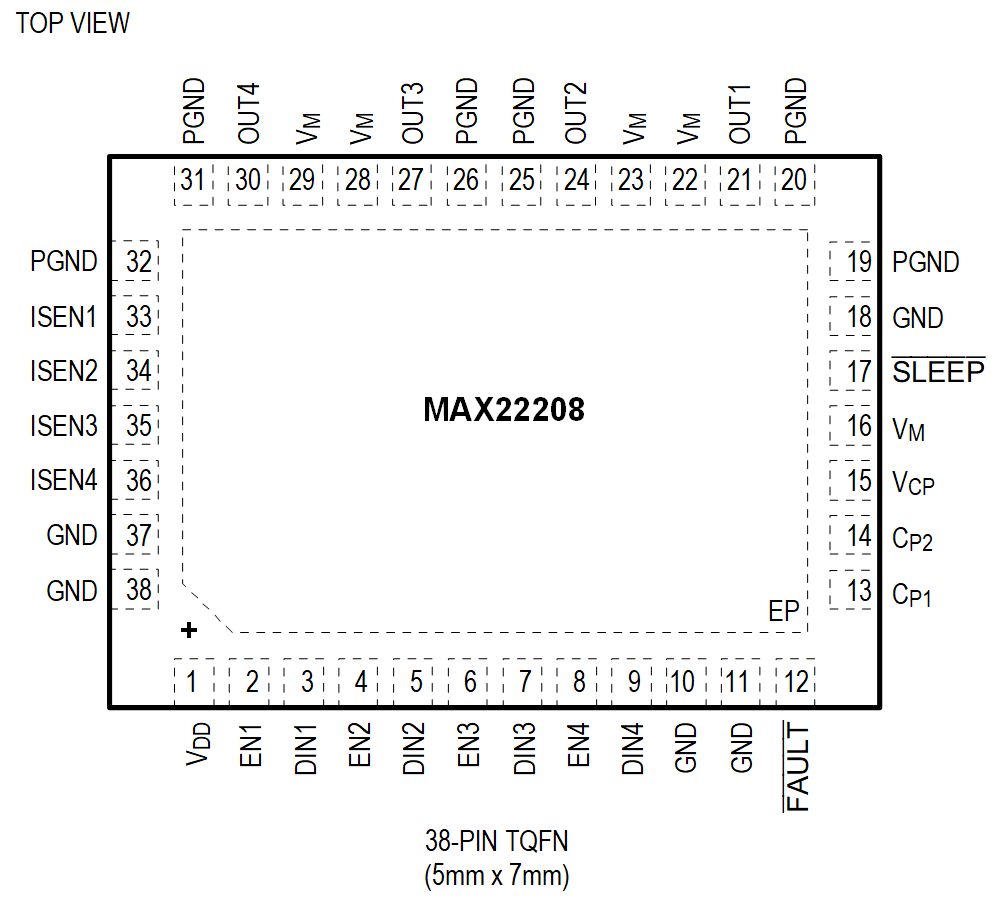

MAX22208 采用小型 5mm x 7mm、38 引脚 TQFN 和 4.4mm x 9.7mm、38 引脚 TSSOP 封装。

应用

• 直流有刷电机驱动器
• 步进电机驱动器
• 电磁阀驱动器
• 锁存阀
