特性

• 用于IC卡通信的模拟接口和电平转换
• 卡接口具有±8kV (最小值) ESD (HBM)保护
• 待机模式下具有超低电流损耗，典型值小于10nA
• 内部产生IC卡供电电压
  • 5.0V ±5%、80mA (最大值)
  • 3.0V ±8%、65mA (最大值)
  • 1.8V ±10%、30mA (最大值)
• 通过内部专用排序器自动控制卡的激活和禁用
• 智能卡通信时，直接进行主机I/O的电平转换
• 灵活产生卡时钟，支持外部晶振的1、2、4、8分频
• 大电流保护、短路保护以及过热保护
• 低电流工作模式
• 内置多路复用器允许一个ISO 7816 UART支持两个智能卡槽控制

产品详情和应用

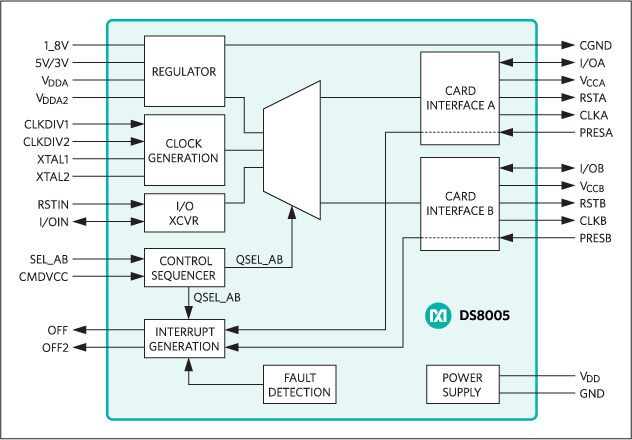

DS8005双智能卡接口是用于IC卡读卡器接口的低成本双模拟前端，IC卡读卡器接口需要与两个以相互排斥方式工作的智能卡通信。模拟接口设计用于ISO 7816、EMV®和B-CAS应用。该器件功能类似于两片DS8024，通过片外多路复用器选择有效的接口，器件还具有低功耗、1.8V卡支持功能。此外，器件还设计用于每个卡接口均无需C4/C8 (AUX1/AUX2)触点的应用。

器件采用28引脚SO和TSSOP封装，引脚排列向下兼容于DS8313，从而允许使用相同的器件封装和PCB与一个或两个智能卡通信。

器件设计用于配合包含ISO 7816 UART的微控制器工作，也可以通过软件逐位控制IO端口执行该协议。如果微控制器不具有运行ISO 7816 UART的能力，DS8007将是更合适的选择。

应用

• 接入控制
• 金融终端
• 收费电视
• 机顶盒授权接入
• 电信
