ADI亚德诺 ADN2870 产品介绍

2026-03-09 0次

特性

微控制器接口
SFP/SFF 和SFF-8472兼容
数据速率：50 Mbps至3.3 Gbps
对平均功率和消光比进行闭环控制

上升/下降时间：60 ps（典型值）
偏置电流范围：2 mA至100 mA
调制电流范围：5 mA至90 mA
欲了解更多信息，请参考数据手册

产品详情和应用

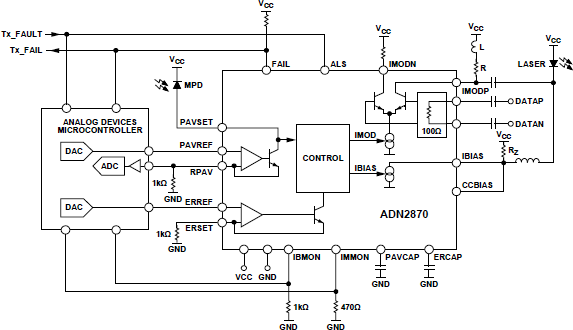

ADN2870激光二极管驱动器针对先进的SFP和SFF模块而设计，采用SFF-8472数字诊断技术，可以对平均功率和消光比进行双环路控制，以自动补偿激光特性随着温度变化和老化而发生的变动。激光器只需要在25°C进行校准，不需要进行昂贵且耗时的温度校准。ADN2870支持50 Mbps至3.3 Gbps范围内的单速率或155 Mbps至3.3 Gbps范围内的多速率。

平均功率和消光比可以利用微控制器DAC或可调电阻所提供的参考电压进行设置。ADN2870提供偏置和调制电流监控、失效报警以及自动激光关断功能。该器件很容易与ADuC702x系列MicroConverters®和ADN289x系列限幅放大器进行接口，构成完整的SFP/SFF收发器解决方案。同时提供SFP参考设计。这款产品采用节省空间的4 mm × 4 mm LFCSP封装，额定温度范围为−40°C至+85°C。

应用

多速率OC3至OC48-FEC SFP/SFF模块

1×/2×/4×光纤通道SFP/SFF模块

LX-4 模块

DWDM/CWDM SFP模块

1GE SFP/SFF 收发器模块

数据手册, Rev. A, 3/08
