特性

• 3.125Gbps的四路差分数字数据通道
• FR4 PCB上跨距达40英寸(1.0m)
• 接收器均衡降低符号间干扰(ISI)
• 低功耗，每路通道175mW
• 待机模式—掉电状态
• +3.3V单电源
• 信号检测

产品详情和应用

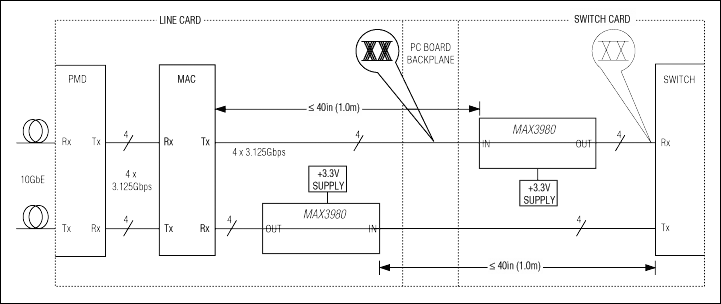

MAX3980四均衡器在单个芯片中对四路3.125Gbps的NRZ数据通道针对传输媒介损耗提供补偿。此芯片专为要求减小噪声和抖动的，如用于从MAC到PMD或从MAC到交换机的通信的10吉比特以太网(10GbE)背板连接应用而设计。IEEE®-802.3ae标准规定的XAUI接口应用中，在FR4板上MAX3980地自适应地允许长达40英寸(1.0m) XAUI通路连接距离。

均衡器数据输入和输出为100Ω差分CML。

MAX3980采用44引脚裸露焊盘的QFN封装。MAX3980工作于+3.3V电压时，功耗仅为700mW，每路通道功耗175mW。

应用

• IEEE 802.3ae XAUI接口(3.125Gbps)
• InfiniBand® (2.5Gbps)
