ADI亚德诺 AD7716 产品介绍

2026-03-09 0次

特性

22-Bit Sigma-Delta ADC
Dynamic Range of 105 dB (146 Hz Input)
60.003% Integral Nonlinearity
On-Chip Low-Pass Digital Filter
Cutoff Programmable from 584 Hz to 36.5 Hz
Linear Phase Response
Five Line Serial I/O
Twos Complement Coding

Easy Interface to DSPs and Microcomputers
Software Control of Filter Cutoff
±5 V Supply
Low Power Operation: 50 mW

产品详情和应用

AD7716是用于信号采集系统的一个信号处理模块，内置4个能够处理最高带宽为584 Hz的通道，分辨率为22位，可用动态范围为111 dB（输入带宽36.5 Hz）至99 dB（输入带宽584 Hz）。

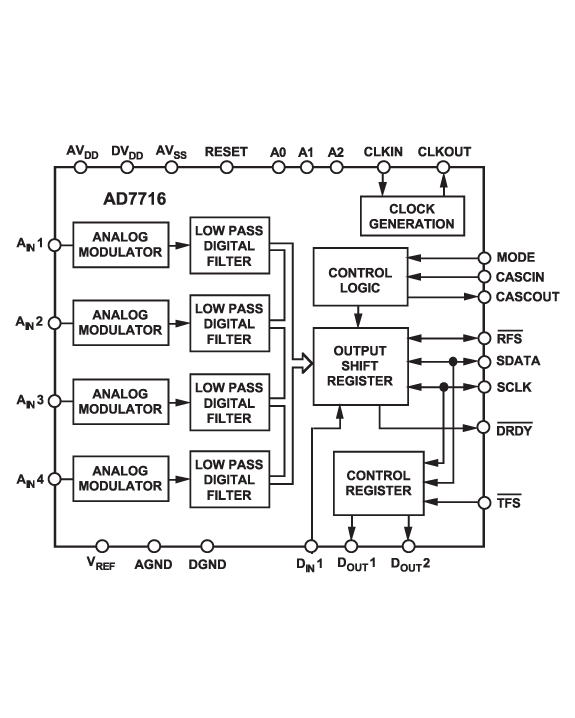

该器件内置4个采用Σ-Δ技术的独立模数转换通道。Σ-Δ型ADC集成了片内数字滤波功能，因此可减轻系统的滤波要求。

设备地址通过三个地址引脚编程实现。这可以使含有多达32个通道的数据采集系统以简单的方式进行设置。器件的输出字为32位数据，其中一位由D_IN1输入的状态决定，并可用来指示输出字无效，例如在具有外部起搏器检测电路的ECG系统中，因为存在起搏脉冲而指示输出字无效。
