特性

• 高DC/AC精度提供较高的测量质量
  • 20位分辨率,无失码
  • 20位时,具有±6 LSB INL 和±1 LSB DNL(最大值)
  • fIN = 10kHz时，提供98.3dB SNR 和 98.1dB SINAD
  • -123dB THD @ fIN = 10kHz
• 高采样率SAR架构支持快速建立和采集
  • 1.6Msps吞吐率，无流水线延迟
• 高度集成简化设计
  • 集成基准缓冲器，VREF = 2.5V至3.6V
  • ±VREF单极性、差分模拟输入量程
• 可工作在超低电源，降低功耗
  • 9mW @ 1.6Msps
• 灵活的低电压供电，节约成本
  • 1.8V模拟和数字电路电源
  • 1.5V至3.6V数字接口电源
  • 3.3V REFVDD基准缓冲器电源
• 灵活、工业标准串口和小型封装减小尺寸
  • 兼容SPI/QSPI™/MICROWIRE®/DSP
  • 20引脚、4mm x 4mm、TQFN封装

产品详情和应用

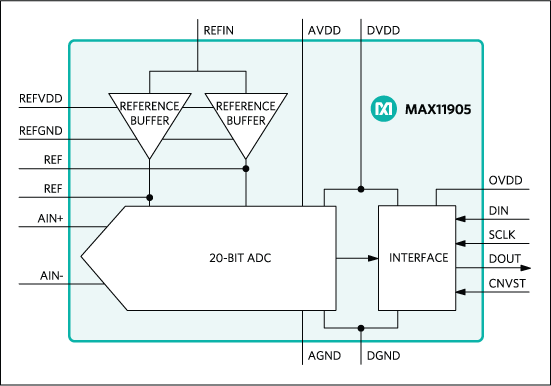

MAX11905为20位、1.6Msps、单通道、全差分SAR ADC，带有内部基准缓冲器。MAX11905提供优异的静态和动态性能，功耗正比于吞吐率，在同类产品中具有最佳指标。器件支持±V_REF单极性、差分输入量程。供电电源包括：3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。

ADC具有高达98.3dB的SNR和-123dB THD，保证20位无失码分辨率和6 LSB INL (最大值)。

MAX11905通过SPI兼容串行接口传输数据。MAX11905采用20引脚、4mm x 4mm、TQFN封装，工作在-40°C至+85°C温度范围。

应用

• 自动测试设备
• 电池供电设备
• 数据采集系统
• 医疗仪表
• 过程控制与工业自动化
• 电信
• 测试与测量
