ADI亚德诺 AD7691 产品介绍
2026-03-09
0次
特性
- 18位分辨率、无失码
- 吞吐速率： 250 kSPS INL
- ±0.75 LSB（典型值）
- 最小值/最大值：±1.5 LSB（-40°C至+85°C时）
- 最小值/最大值：-2.7 LSB/+2 LSB（-55°C至+105°C时） 动态范围： 102 dB（典型值）
- 过采样动态范围： 125 dB (1 kSPS) 无噪声分辨率： 20位(1 kSPS)
- 有效分辨率： 22.7位(1 kSPS)
- 欲了解更多特性，请参考数据手册
AD7691-EP支持防务和航空航天应用（AQEC标准）
- 下载 AD7691-EP 数据手册 (pdf)
- 军用温度范围：
-55°C至 +105°C - 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/14632-01XE DSCC图纸号
产品详情和应用

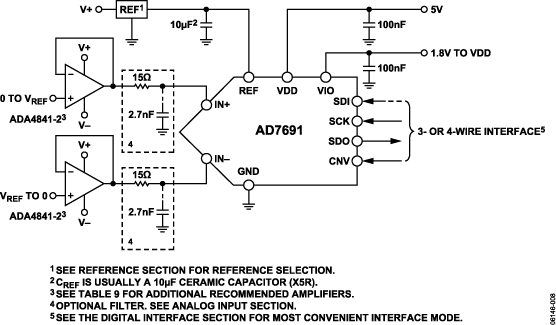

AD7691是一款18位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5 V单电源(VDD)供电。该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V和REF之间，相位相反。基准电压REF由外部提供，并且可以设置为电源电压。
功耗和吞吐速率呈线性变化关系。
SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

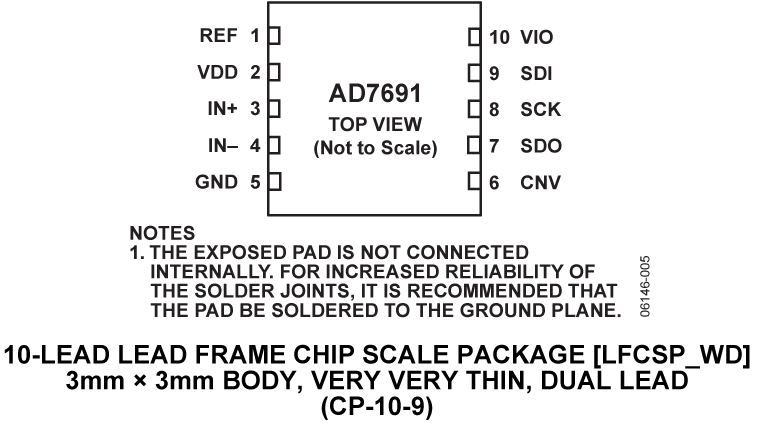

AD7691采用10引脚MSOP封装或10引脚QFN(LFCSP)封装，工作温度范围为−40°C至+85°C。
