ADI亚德诺 AD7656A 产品介绍
2026-03-09
0次
特性
- 6个独立的模数转换器(ADC)
- 真双极性模拟输入
- 引脚/软件可选范围： ±10 V或±5 V
- 高吞吐速率： 250 kSPS
- iCMOS®工艺技术
- 低功耗： 140 mW（250 kSPS，5 V电源）
- 宽输入带宽： 86.5 dB SNR（50 kHz输入频率）
- 片内基准电压源及缓冲器
- 并行、串行和菊花链接口模式
- 高速串行接口
串行外设接口(SPI)/QSPI™/MICROWIRE®/DSP兼容 - 关断模式： 100 mW（最大值）

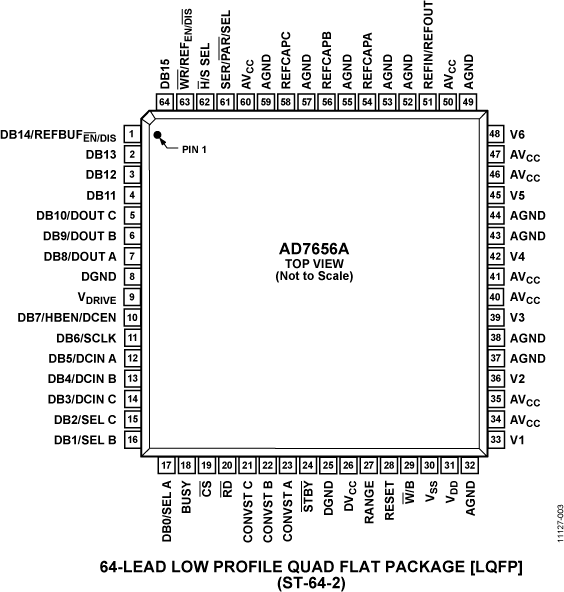

- 64引脚LQFP
- 改进电源时序(PSS)鲁棒性
产品详情和应用

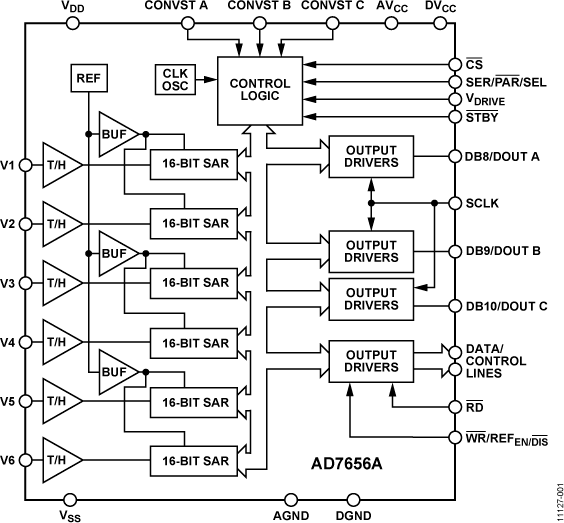

AD7656A内置六个16位、快速、低功耗、逐次逼近型模数转换器(ADC)，并集成到一个封装中，采用iCMOS®工艺（工业级CMOS）设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。 通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。
AD7656A的吞吐速率最高可达250 kSPS， 并且内置宽带宽(12 MHz)采样保持放大器，可处理最高12 MHz的输入频率。
转换过程与数据采集利用CONVST x 信号和内部振荡器进行控制。 三个CONVST x引脚（CONVST A、CONVST B和CONVST C）允许三对ADC独立地进行同步采样。 AD7656A同时具有一个高速并行接口和一个高速串行接口，为器件与微处理器或数字信号处理器(DSP)进行接口创造了条件。 在串行接口模式下，AD7656A允许多个ADC以菊花链形式连接至单个串行接口。 AD7656A可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号。 AD7656A还内置一个2.5 V片内基准电压源。
多功能引脚名称可能仅通过相关功能来引用。
请查看新一代产品AD7606。针对更低的去耦要求，请访问AD7656A-1产品页面。
产品特色
- 片内集成6个16位、250 kSPS ADC。
- 6个真双极性、高阻抗模拟输入。
- 并行和高速串行接口。
应用
- 电源线路监控系统
- 仪表和控制系统
- 多轴定位系统
