特性

• 采样速率：160Msps
• 77.3dBFS 噪声层
• 100dB SFDR
• 在 250MHz 时 SFDR > 84dB (1.5V_P-P 输入范围)
• PGA 前端 (2.25V_P-P 或 1.5V_P-P 输入范围)
• 700MHz 满功率带宽 S/H (采样及保持)
• 可选的内部高频颤动
• 可选的数据输出随机函数发生器
• LVDS 或 CMOS 输出
• 单 3.3V 电源
• 功耗：1.53W
• 时钟占空比稳定器
• 引脚兼容系列

  • 130Msps：LTC2208 (16 位)、LTC2208-14 (14 位)
  • 105Msps：LTC2217 (16 位)

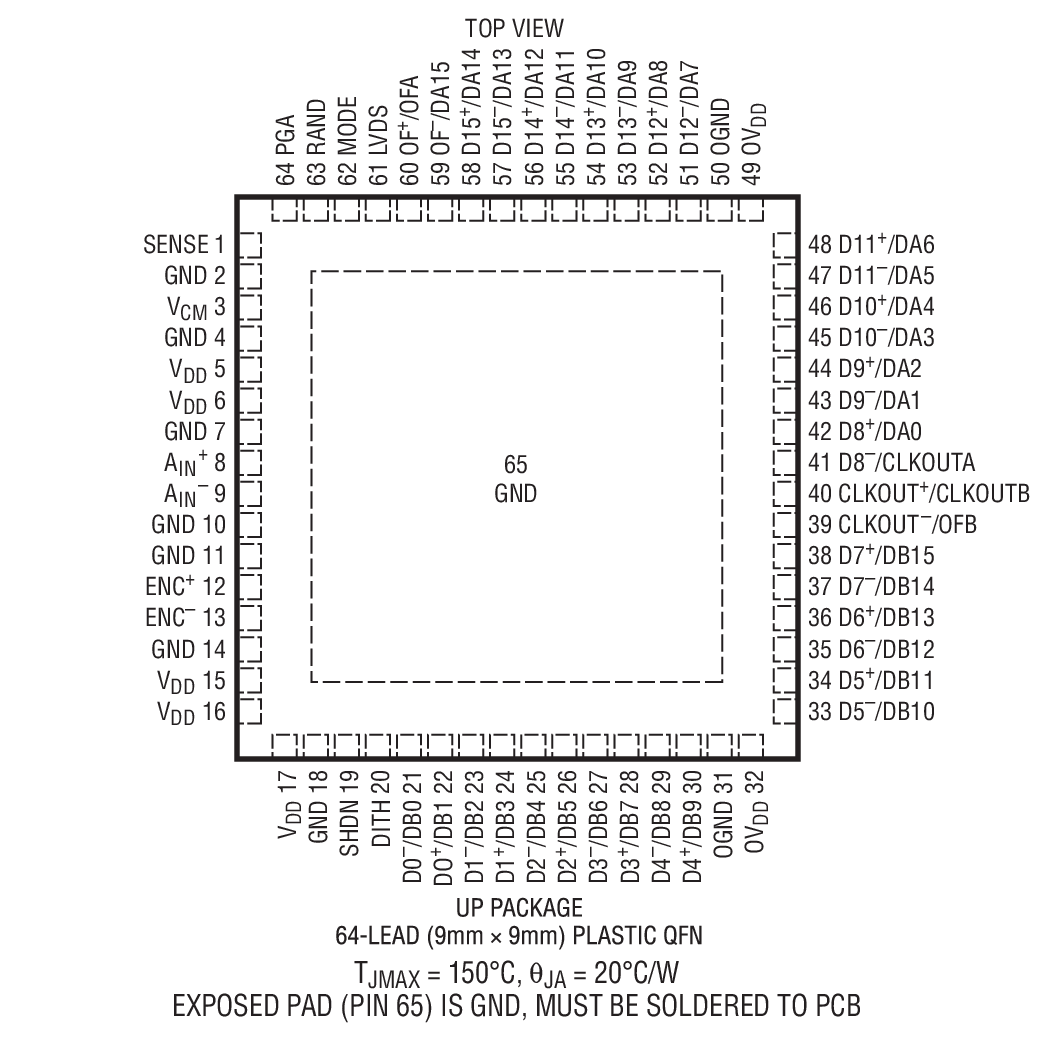

• 64 引脚 (9mm x 9mm) QFN 封装

产品详情和应用

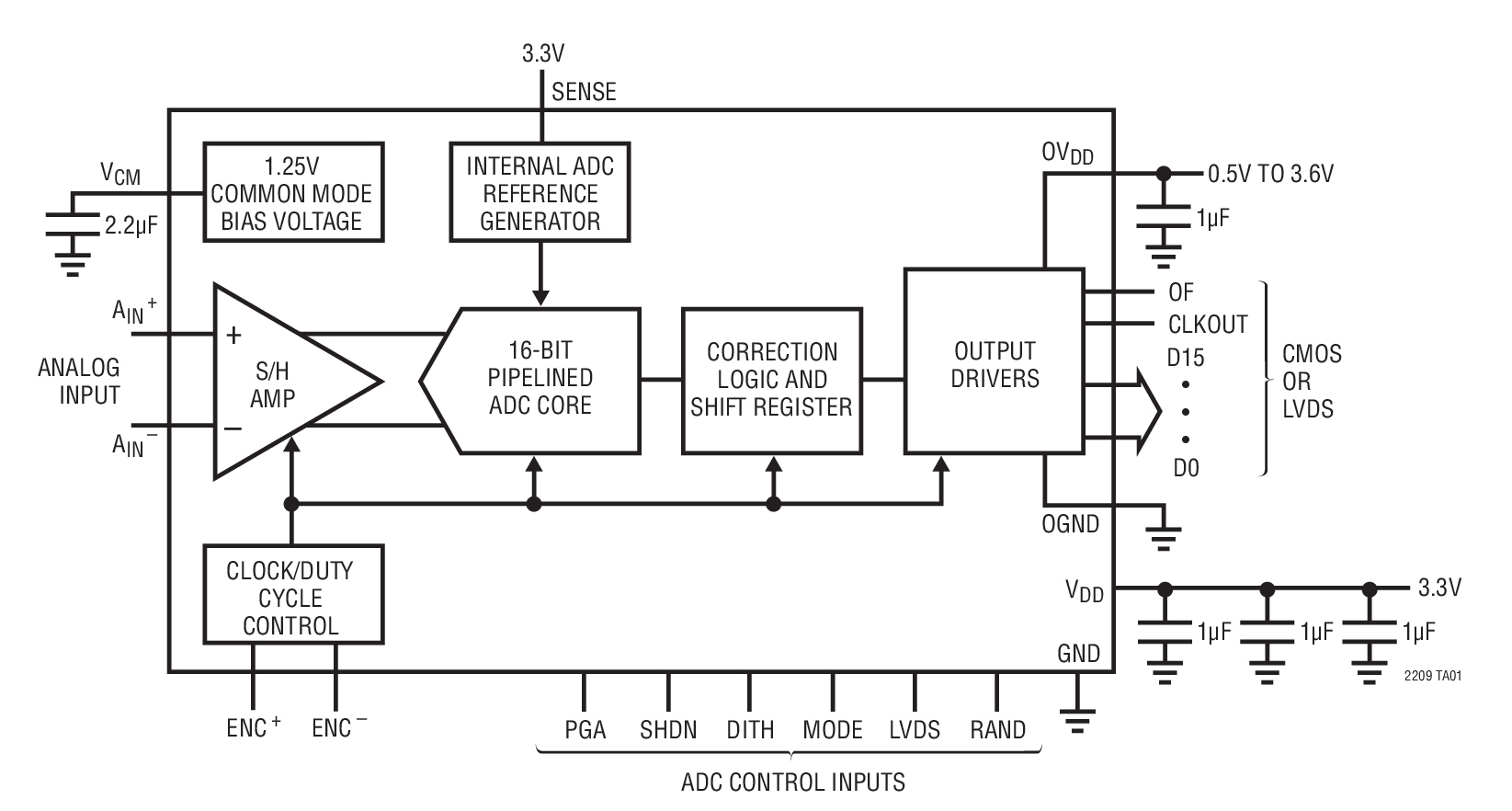

LTC^®2209 是一款 160Msps、16 位 A/D 转换器，专为对具有高达 700MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可利用 PGA 前端对该 ADC 的输入范围实施优化。

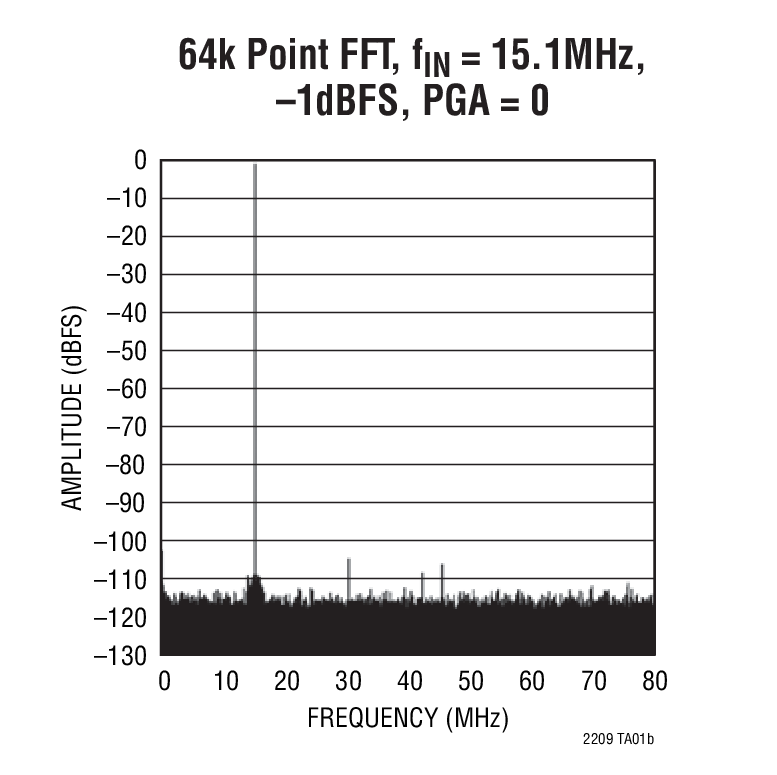

LTC2209 非常适合于要求苛刻的通信应用，其 AC 性能包括 77.3dBFS 噪声层和 100dB 无寄生动态范围 (SFDR)。70fs_RMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括 ±5.5LSB INL、±1LSB DNL (无漏失码)。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有两种格式选项：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC⁺ 和 ENC^– 输入进行差分或单端驱动。一个可选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

• 电信
• 接收机
• 蜂窝基站
• 频谱分析
• 成像系统
• ATE
