ADI亚德诺_AD5306_产品介绍

ADI亚德诺 AD5306 产品介绍

2026-03-09 0次

特性

Four 8-Bit DACS in 16-Lead TSSOP
Low Power: 500 µA @ 5 V, 400 µA @ 3 V
Power-Down to 300 nA @ 5 V, 90 nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Double-Buffered Input Logic
Output Range: O-V_REF or O-2V_REF

2-Wire (I²C^™ Compatible) Serial Interface
Data Readback Facility
Software Clear Facility
Simultaneous Update via LDAC pin (active low)
Buffered/Unbuffered Reference Input Options for each DAC

产品详情和应用

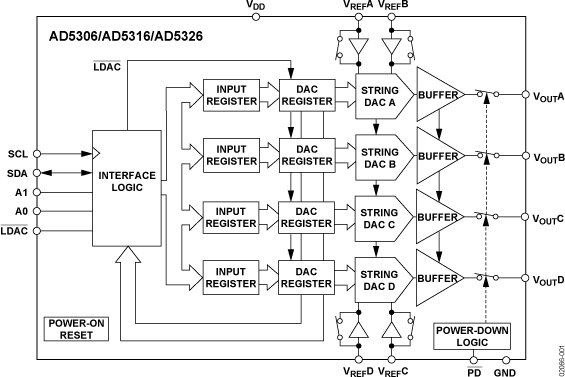

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当V_DD <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品聚焦

提供16引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

轨到轨输出，压摆率为0.7 V/µs

多个器件可以共用同一总线

双线式串行接口，时钟速率最高达400 kHz

与AD5316 (10位)和AD5326 (12位)引脚兼容、软件兼容

I²C (Inter-IC)是飞利浦半导体公司的商标。
