ADI亚德诺 ADV7123 产品介绍

2026-03-09 0次

特性

吞吐速率：330 MSPS
三通道10位数模转换器(DAC)
SFDR
- −70 dB（f_CLK = 50 MHz时）；f_OUT = 1 MHz
- -53 dB（f_CLK = 140 MHz时）；f_OUT = 40 MHz
RS-343A/RS-170兼容输出
互补输出
DAC输出电流范围：2.0 mA至26.5 mA
TTL兼容输入
内部基准电压源(1.235 V)
采用5 V/3.3 V单电源供电
48引脚LQFP封装

ADV7123-EP支持防务和航空航天应用（AQEC标准）

下载ADV7123-EP数据手册(pdf)
军用温度范围：-55°C至+105°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12637 DSCC图纸号

产品详情和应用

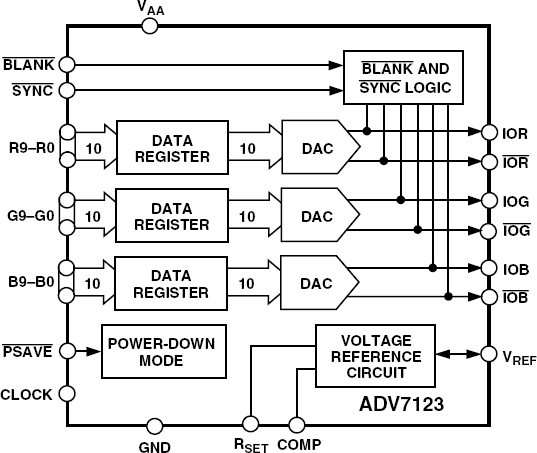

ADV7123 (ADV®)是一款单芯片三路高速数模转换器。它内置三个高速、10位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。

它具有三个独立的10位宽输入端口。只需一个5 V/3.3 V单电源和时钟便能工作。ADV7123还具有其它视频控制信号：复合SYNC和BLANK。

该器件还具有省电模式。

ADV7123采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7123采用48引脚LQFP封装。

产品特色

330 MSPS吞吐量。
保证10位单调性。
与各种高分辨率彩色图形系统兼容，包括RS-343A和RS-170。

应用

数字视频系统（1600 × 1200，100 Hz时）
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重构
