特性

产品详情和应用

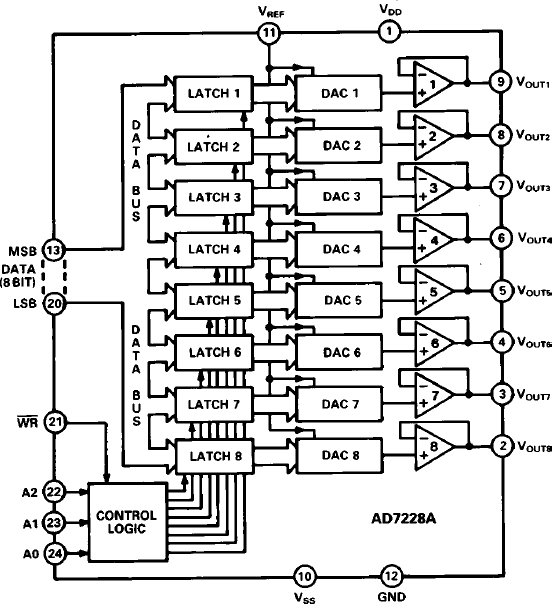

AD7228A内置八个8位电压模式数模转换器，单芯片上集成输出缓冲放大器和接口逻辑。无需外部调整便可实现器件的全部额定性能。

8个数模转换器各自均有单独的片内锁存器。数据通过一个共用的8位TTL/CMOS (5 V)兼容输入端口传输至数据锁存器。当WR变为低电平时，地址输入A0、A1与A2可确定数据载入哪一个锁存器。控制逻辑与大多数8位微处理器速度兼容。

采用双电源、输入基准电压为+2 V至+10 V时，可保证该器件提供额定性能。该器件也可以采用+15 V单电源、+10 V基准电压或采用+5 V单电源、+1.23 V基准电压工作。各输出缓冲放大器均能够在一个2 kW负载上产生一个+10 V电压。

AD7228A采用全离子植入高速线性兼容CMOS (LC²MOS) 工艺制造，这是一种专为在同一芯片上集成高速数字逻辑电路与精密模拟电路而开发的工艺。

产品特色

1. 小型封装内8个DAC和放大器
   　　　　8个8位DAC和放大器的单芯片设计能够大幅缩减电路板空间，提高使用多个转换器的系统可靠性。其引脚排列旨在优化电路板布局布线，使所有模拟输入和输出位于封装的一侧，并且所有数字输入位于另一侧。
2. 单电源或双电源供电
   DAC的电压模式配置允许AD7228A以单电源供电。该器件还可采用双电源供电，增强某些参数的性能。
微处理器兼容性
AD7228A提供带独立DAC锁存的8位数据公共总线，具有多功能控制架构，可实现与微处理器的简单接口。所有锁存使能信号均为电平触发，速度兼容大部分高性能8位微处理器。
