ADI亚德诺 LTC1589 产品介绍

2026-03-09 0次

特性

6 种可编程输出范围
- 单极性模式：0V 至 5V，0V 至 10V
- 双极性模式：±5V、±10V、±2.5V、–2.5V 至 7.5V

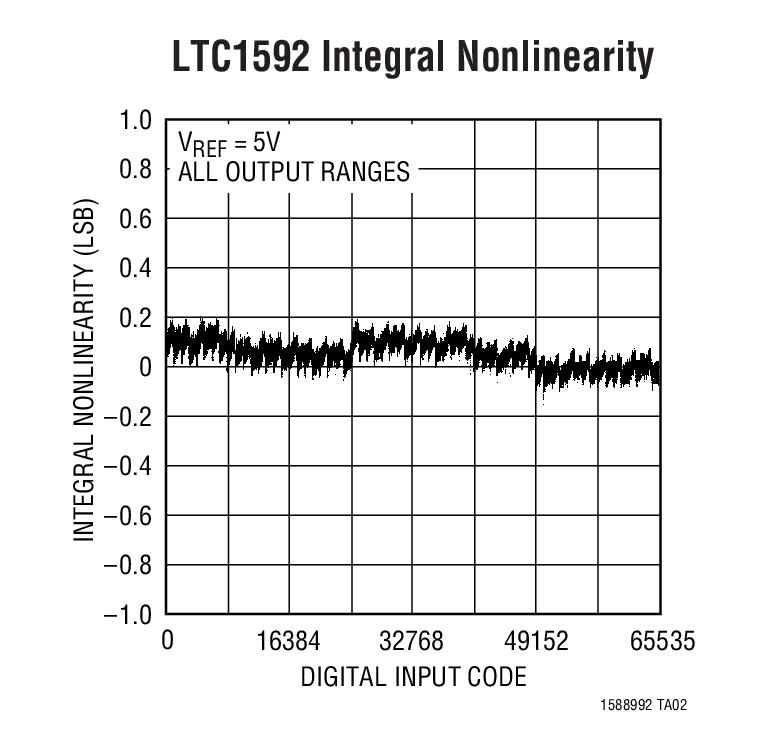

在整个工业温度范围内具有 1LSB 的最大 DNL 和 INL
毛刺干扰脉冲 < 2nV-s

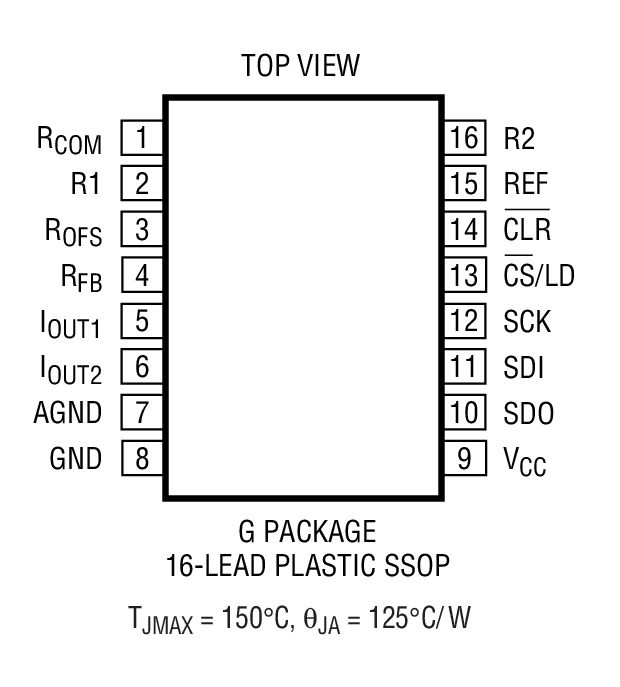

16 引脚 SSOP 封装
上电复位至 0V
异步清零至 0V (对于所有输出范围)

     

产品详情和应用

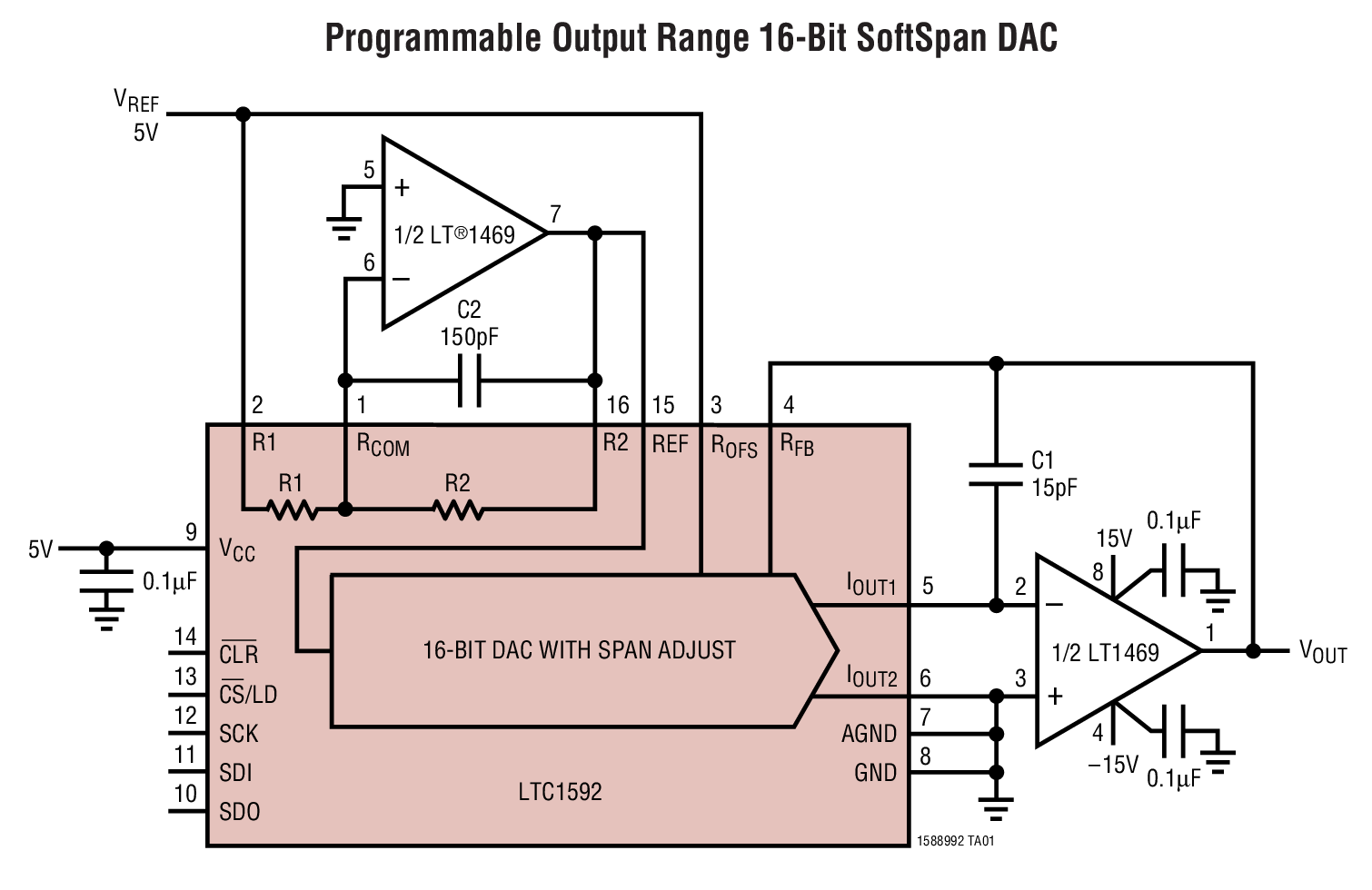

LTC1588/LTC1589/LTC1592是串行输入12位/14位/16位乘法电流输出DAC，均采用5V单电源工作。这些SoftSpan^™ DAC可通过一个三线式SPI接口针对单极性或双极性模式进行软件编程。在任一种模式下，电压输出范围也可通过软件进行编程。在单极性模式下可提供两种输出范围，在双极性模式下可提供四种输出范围。

在单极性和双极性模式下，INL和DNL在整个工业温度范围内的准确度均达到1LSB。利用片内4象限乘法电阻可实现真正的16位4象限乘法。LTC1588/LTC1589/LTC1592采用16引脚SSOP封装。

这些器件内置一个去毛刺电路，可以将毛刺脉冲降低至2nV-s (典型值)以下。

在单极性或双极性模式下，异步清零引脚可以将LTC1588/LTC1589/LTC1592复位至0V。

应用

过程控制和工业自动化
精密仪器
直接数字波形生成
软件控制增益调节
自动测试设备
