特性

• 基准输入范围包括地电压（C、D级）
• 全12位性能，无需调整
• 1 LSB总不可调整误差(MAX526)
• 缓冲电压输出
• 快速输出建立时间
  • MAX526为3µs
  • MAX527为5µs
• 双缓冲数字输入
• 微处理器和TTL/CMOS兼容
• ±5V电源供电(MAX527)

产品详情和应用

MAX526/MAX527包含四个12位、电压输出数模转换器(DAC)。片内包含精密输出缓冲放大器以提供电压输出。MAX527采用±5V电源供电，而MAX526采用-5V和+12V至+15V电源供电。失调、增益和线性度均经过工厂校准，以提供MAX526的1LSB总不可调整误差(TUE)。

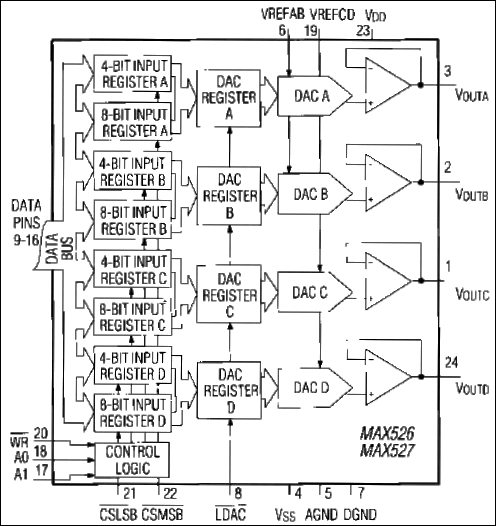

这些器件具有双缓冲接口逻辑，包括一个12位输入寄存器和一个12位DAC寄存器。DAC寄存器中的数据用于设置DAC输出电压。MAX526/MAX527具有8位宽的数据总线。使用两次写操作将数据加载到输入寄存器中，包括一次8位LSB写入负载，一次4位MSB写入负载。异步负载DAC（低电平有效LDAC）输入将数据从输入寄存器传输到DAC寄存器。所有的逻辑输入均兼容TTL和CMOS。

MAX526/MAX527采用24引脚、300 mil塑料DIP、陶瓷SB和宽体SO封装。

应用

• 任意函数发生器
• 自动测试设备
• 数字增益与失调调节
• 工业过程控制
• 元件数最少的模拟系统
