ADI亚德诺 AD5758 产品介绍
2026-03-09
0次
特性
- 16 位分辨率和单调性
- 用于热管理的 DPC
- 单个引脚上提供电流/电压输出
- 电流输出范围：0 mA至20 mA、4 mA至20 mA、0 mA至24 mA、±20 mA、±24 mA、−1 mA至+22 mA
- 电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
- 用户可编程失调与增益
- 高级片内诊断，包括 12 位 ADC
- 片内基准电压源
- EMC测试标准：
- IEC 61000-4-6 传导抗扰度（10 V，A 类）
- IEC 61000-4-3 辐射抗扰度（20 V/m，A 类）
- IEC 61000-4-2 ESD（±6 kV 接触，B 类）
- IEC 61000-4-4 电气快速瞬变 (EFT)（±4 kV，B 类）
- IEC 61000-4-5 浪涌（±4 kV，B 类）
- 强大的架构，包括输出故障保护

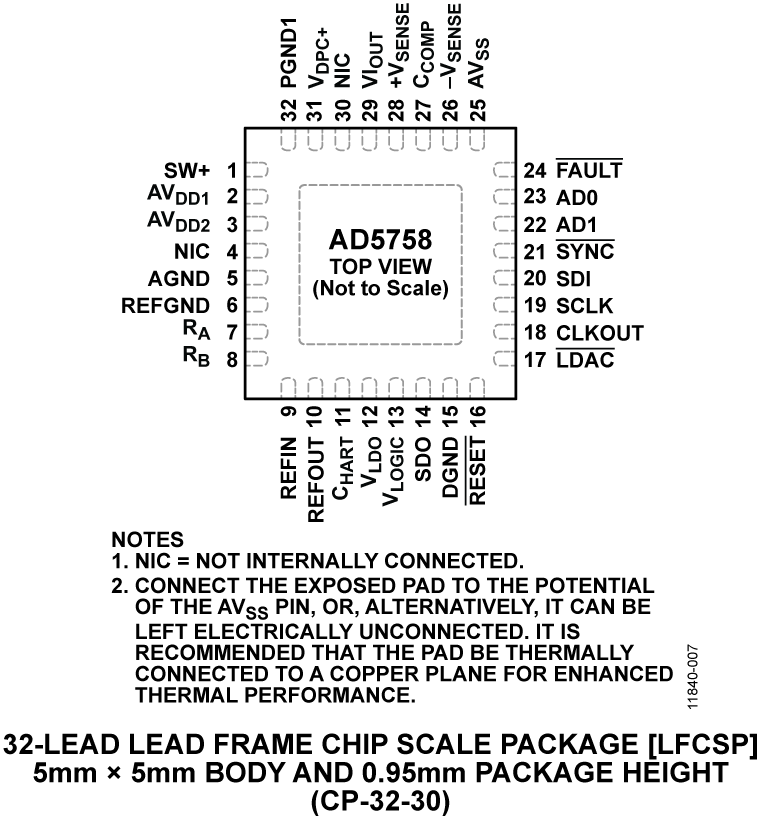

- 32引脚、5 mm × 5 mm LFCSP封装
- 温度范围：-40°C至+115°C
产品详情和应用

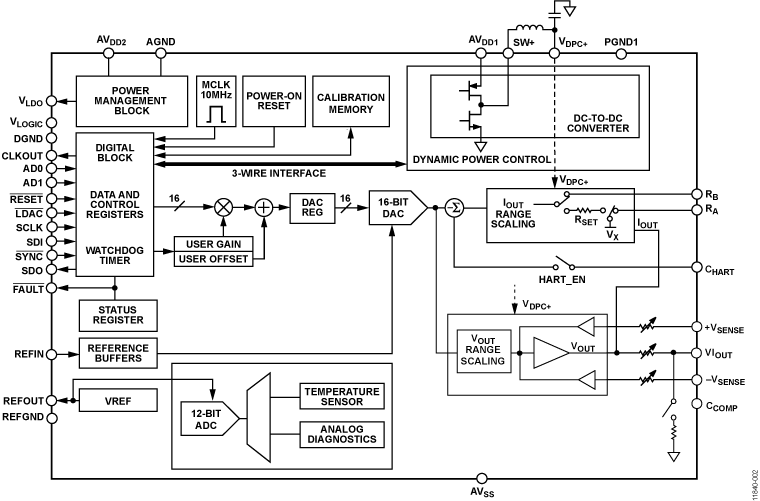

AD5758是一款单通道、电压和电流输出数模转换器(DAC)，采用AVSS −33 V（最小值）至AVDD1 +33 V（最大值）电源供电，两个供电轨之间的最大工作电压为60 V。片内动态功率控制(DPC)利用一个针对最小片内功耗而优化的降压型DC-DC转换器，在5 V至27 V范围内将输出驱动器电路的电源电压(VDPC+)调节至VIOUT，使封装功耗较小。CHART引脚可将HART®信号耦合到电流输出上。
该器件采用多功能四线式串行外设接口(SPI)，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该接口还具有可选SPI循环冗余校验(CRC)和看门狗定时器(WDT)。与前款产品相比，AD5758改善了诊断功能，如输出电流监控和集成12位诊断模数转换器(ADC)。通过在VIOUT、+VSENSE和−VSENSE引脚上集成故障保护开关，提供额外的鲁棒性。
产品聚焦
- DPC，使用集成降压DC-DC转换器进行热管理，在更小尺寸的模块外壳中实现更高的通道数。
- 一系列诊断功能，包括集成 ADC。
- 高度稳健，具有针对接线错误事件的输出保护 (±38 V)。
- HART兼容性。
应用
- 过程控制
- 执行器控制
- 通道隔离模拟输出
- 可编程逻辑控制器(PLC)和分布式控制系统(DCS)应用
- HART 网络连接
