特性

产品详情和应用

AD537是一款单芯片V/F转换器，由输入放大器、精密振荡器系统、精确内部基准电压发生器和高电流输出级组成。它只需要一个外部RC网络，即可设置最高100 kHz的任意满量程(F.S.)频率和最高±30 V的任意F.S.输入电压。在10 kHz F.S.时，线性误差仅为±0.05%，保证工作动态范围为80 dB。整体温度系数（不包括外部元件的影响）典型值为±30 ppm/°C。AD537采用5 V至36 V单电源供电，功耗仅为1.2 mA静态电流。

输出与温度成比例，比例调整为1.00 mV/K，因此电路可用作可靠的温度频率转换器；结合1.00 V的固定基准电压输出，可产生偏置量程，如0°C和0°F。

低漂移（典型值1µV/°C）输入放大器可以直接采用小信号（例如来自热电偶或应变计）工作，同时提供高输入阻抗（250 MΩ)。与大多数V/F转换器不同，AD537提供方波输出，可以驱动最多12个TTL负载、LED、长电缆或类似负载。

AD537采用初级带隙基准电压发生器和低T.C.硅铬薄膜电阻，因而得以保证出色的温度特性和长期稳定性。

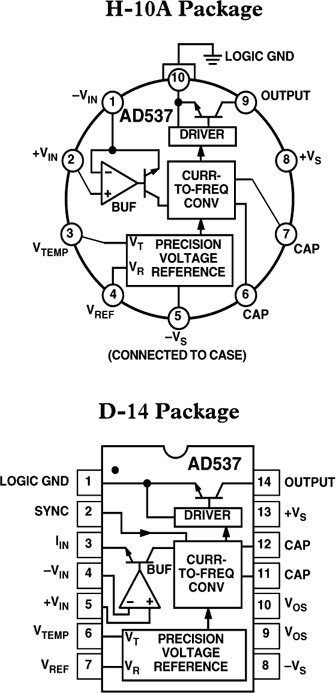

该器件提供密封TO-116陶瓷DIP封装或密封TO-100金属帽壳封装。

AD537按性能/温度分为三种等级；J和K的额定工作温度范围为0°C至+70°C，而AD537S则为-55°C至+125°C扩展温度范围。
