ADI亚德诺 ADATE318 产品介绍
2026-03-09
0次
特性
- 数据速率：600 MHz/1200 Mbps
- 带高阻抗和反射箝位电路的3电平驱动器
- 窗口比较器和差分比较器
- 有源负载：±25 mA
- 单位引脚PPMU范围：−2.0 V至+6.5 V
- 极低漏电流模式：4 nA（典型值）
- 集成16位DAC和失调/增益校正
- 高速工作电压范围：-1.5 V至+6.5 V
- 专用VHH输出引脚范围：0.0 V至13.5 V
- 功耗：1.1 W（每通道）
- 驱动器
- 3级电压范围：-1.5 V至+6.5 V
- 精密调整的输出电阻
- 无端接摆幅：200 mV最小值至8 V最大值
- 脉冲宽度：725 ps（最小值），VIH − VIL = 2.0 V
- 比较器
- 差分和单端窗口模式
- 输入等效带宽大于1.2 GHz
- 负载
- 电流范围：±25 mA
- 单位引脚PPMU (PPMU)
- 强制电压/顺从电压范围：-2.0 V至+6.5 V
- 5个电流范围：40 mA、1 mA、100 μA、10 μA、2 μA
- 用于系统PMU的外部检测输入
- 可行/不可行比较器
- 电平
- 完全集成式16位DAC
- 片内增益和失调校准寄存器和加法/乘法引擎
- 封装

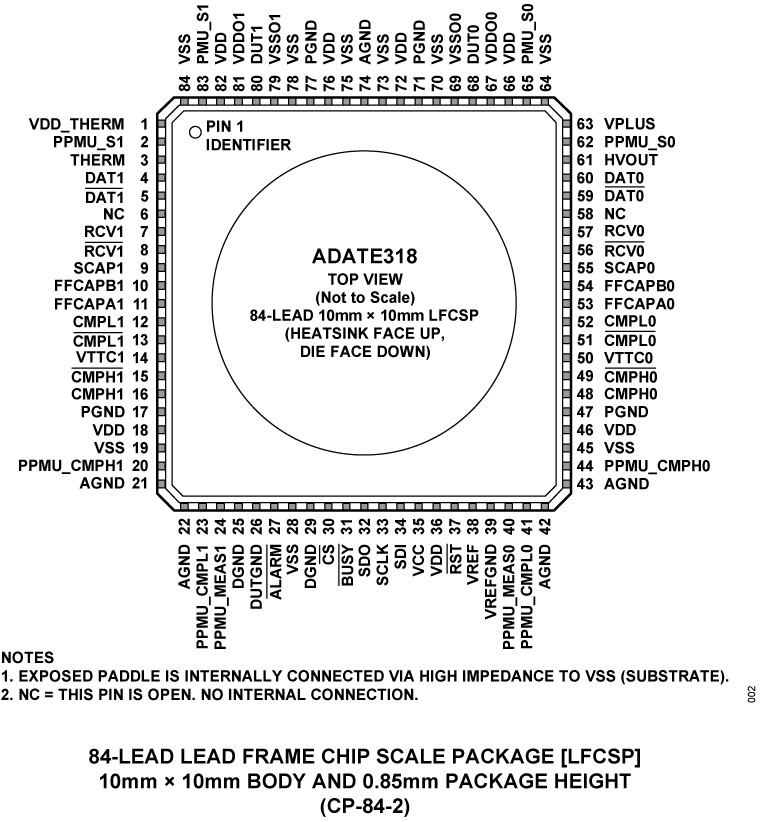

- 84引脚10 mm × 10 mm LFCSP封装（0.4 mm间距）
产品详情和应用

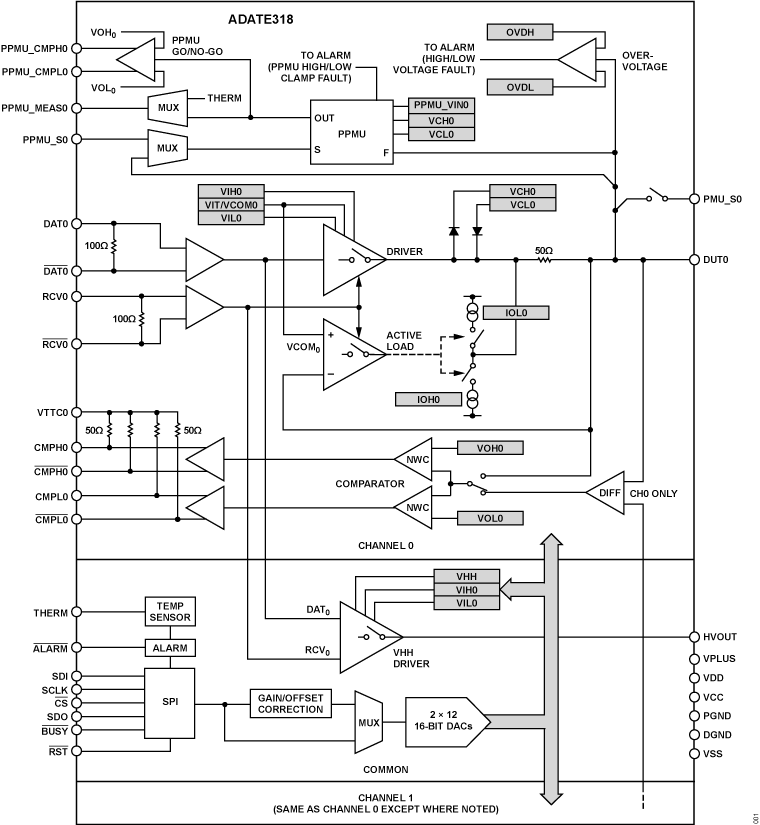

ADATE318是一款完整的单芯片ATE解决方案，用于执行驱动器、比较器和有源负载(DCL)、四象限单引脚(Per-pin)参数测量单元(PPMU)的引脚电子功能。它具有单位芯片VHH驱动功能，支持闪存测试应用，集成的16位DAC和片内校准引擎可提供器件工作所需的所有直流电平。
驱动器提供三种有源状态：数据高电平、数据低电平和端接模式，以及一种高阻抗抑制状态。抑制状态与集成动态箝位电路一同使用，有利于实现高速有源端接。输出电压范围为−1.5 V至+6.5 V，支持各种自动测试设备(ATE)和仪器仪表应用。
ADATE318可以作为两个单端驱动/接收通道或一个差分驱动/接收通道使用。每个通道都具有一个高速窗口比较器和一个可编程阈值差分比较器，适合差分ATE应用。每个通道还提供一个四象限PPMU。
用于DCL和PPMU功能的所有直流电平都由24个片内16位DAC产生。为了支持精确的电平编程，ADATE318集成校准功能，可校正每个功能模块的增益和失调误差。校正系数可以存储在片内，写入DAC的任何值都会利用适当的校正系数进行自动调整。
ADATE318利用串行可编程接口(SPI)总线对所有功能模块、DAC和片内校准常数进行编程。它还有一个片内温度传感器和过压/欠压故障箝位电路，用于监控和报告器件温度，以及工作期间可能发生的任何输出引脚或PPMU电压故障。
应用
- 自动测试设备
- 半导体测试系统
- 电路板测试系统
- 仪器仪表和表征设备
