特性

• 包络带宽超过 500 MHz
• 快速响应时间
  • 0.6 ns 输出上升时间
  • 从 10 dBm 到无 RF 输入的下降时间为 1.3 ns
  • 0.5 ns 输出传播延迟（上升沿）
  • 10 dBm 时，传播延迟为 1.3 ns（下降沿）
• 宽带 50 Ω 输入阻抗
• 平坦的频率响应，斜率变化最小
  • 高达 43.5 GHz 时的误差为 ±1 dB
• 高达 43.5 GHz 时的输入范围为 −25 dBm 至 +15 dBm
• 准差分 100Ω 输出接口，适合驱动 100 差分负载
• 可调输出共模电压
• 灵活的电源电压：3.15 V 至 5.25 V

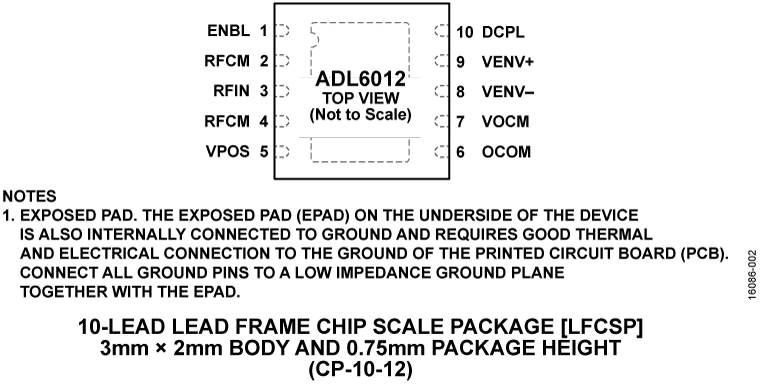

• 3 mm × 2 mm 10 引脚 LFCSP 封装

产品详情和应用

ADL6012是一款通用宽带包络检波器，工作频率范围为2 GHz到67 GHz。该器件具有500 MHz宽包络带宽和0.6 ns快速上升时间特性，适合各种应用，包括宽带包络跟踪、发射器本振(LO)泄漏校正和高分辨率脉冲（雷达）检测。

ADL6012在宽频率范围内提供稳定响应，具有出色的温度稳定性。该器件采用专有技术，可独立检测RF输入的正负包络。与经典的二极管检波器架构相比，由于非线性源负载导致的RF输入端偶数阶失真也会相应地降低。

通过VENV+和VENV−引脚形成的准差分输出接口具有匹配的100 Ω差分输出阻抗，旨在驱动100 Ω差分负载，每个输出提供高达2 pF的接地电容。该输出接口提供检测和放大的正负包络，并使用外部施加于VOCM接口的电压进行电平转换。此配置简化了与高速模数转换器(ADC)的接口。

ADL6012的工作温度范围为-55°C至+125°C，提供10引脚、3 mm × 2 mm LFCSP封装。

应用

• 包络跟踪
• 点对点微波连接
• 微波点对点链路
• 微波仪器仪表
• 军用无线电
• 脉冲雷达接收机
• 宽带功率放大器线性化
