LTC5540

量产

600MHz 至 1.3GHz、高动态范围、下变频混频器

ADI亚德诺 LTC5540 产品介绍
2026-03-09 0次

特性

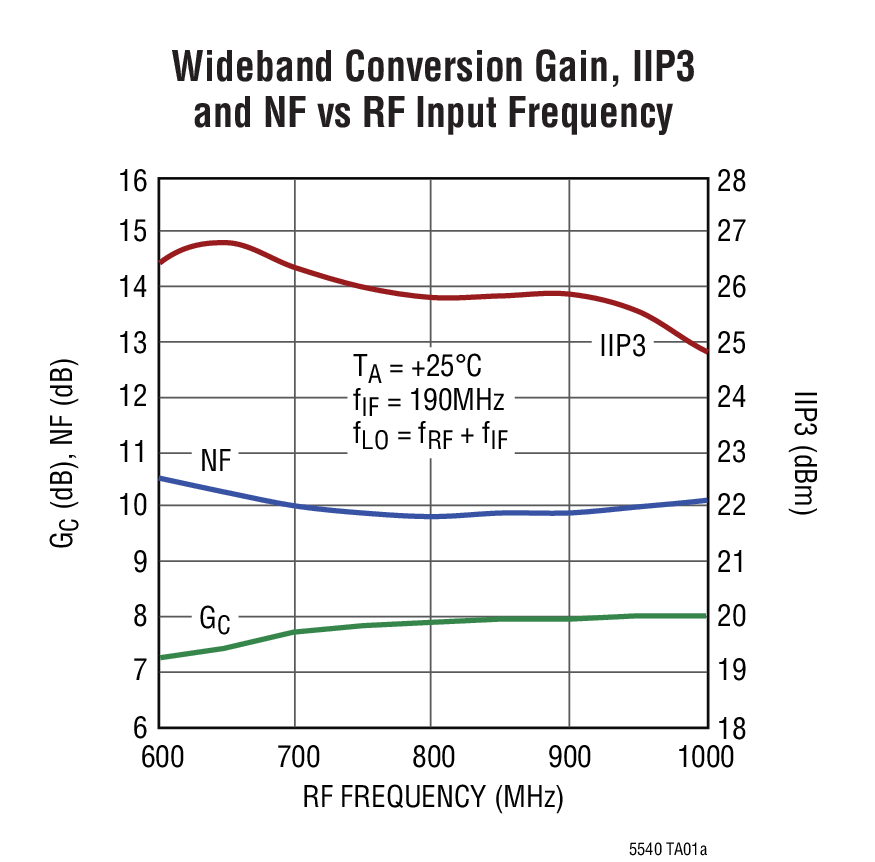

  • 转换增益:7.9dB (在 900MHz)
  • IIP3:25.9dBm (在 900MHz)
  • 噪声指数:9.9dB (在 900MHz)
  • 16.2dB NF (在 +5dBm 隔离条件下)
  • 高输入 P1dB
  • 3.3V 电源,640mW 功耗
  • 停机引脚
  • 50Ω 单端 RF 和 LO 输入
  • LO 输入 50Ω 匹配 (停机时)
  • 高隔离度 LO 开关
  • 0dBm LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • 小的解决方案外形尺寸

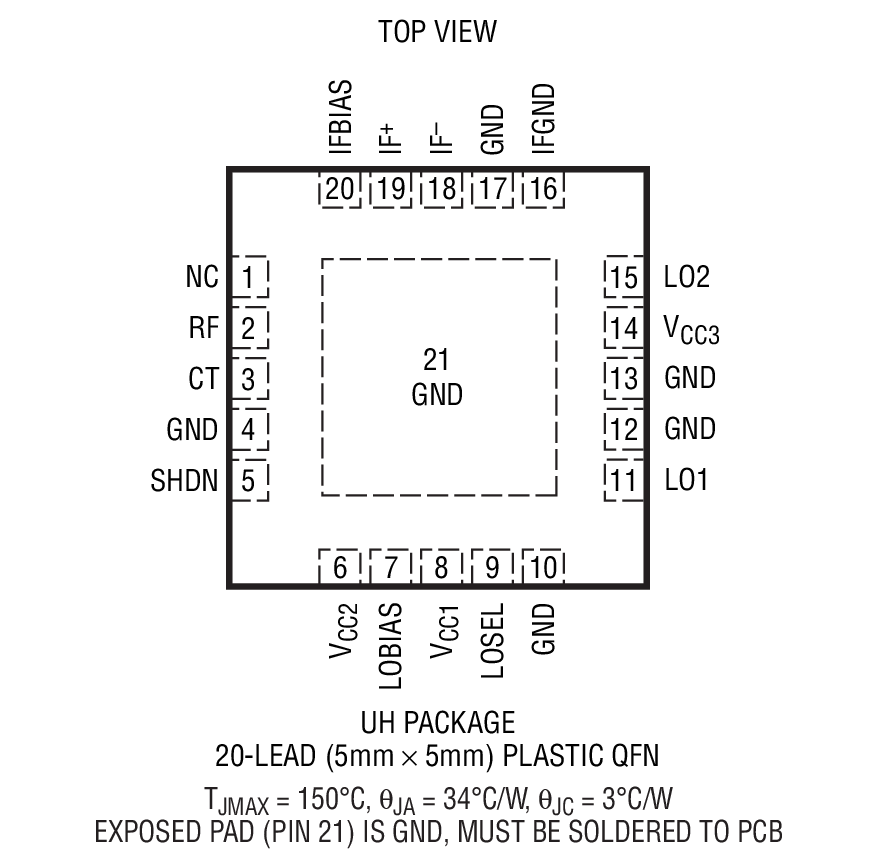

  • 20 引脚 (5mm x 5mm) QFN 封装




产品详情和应用

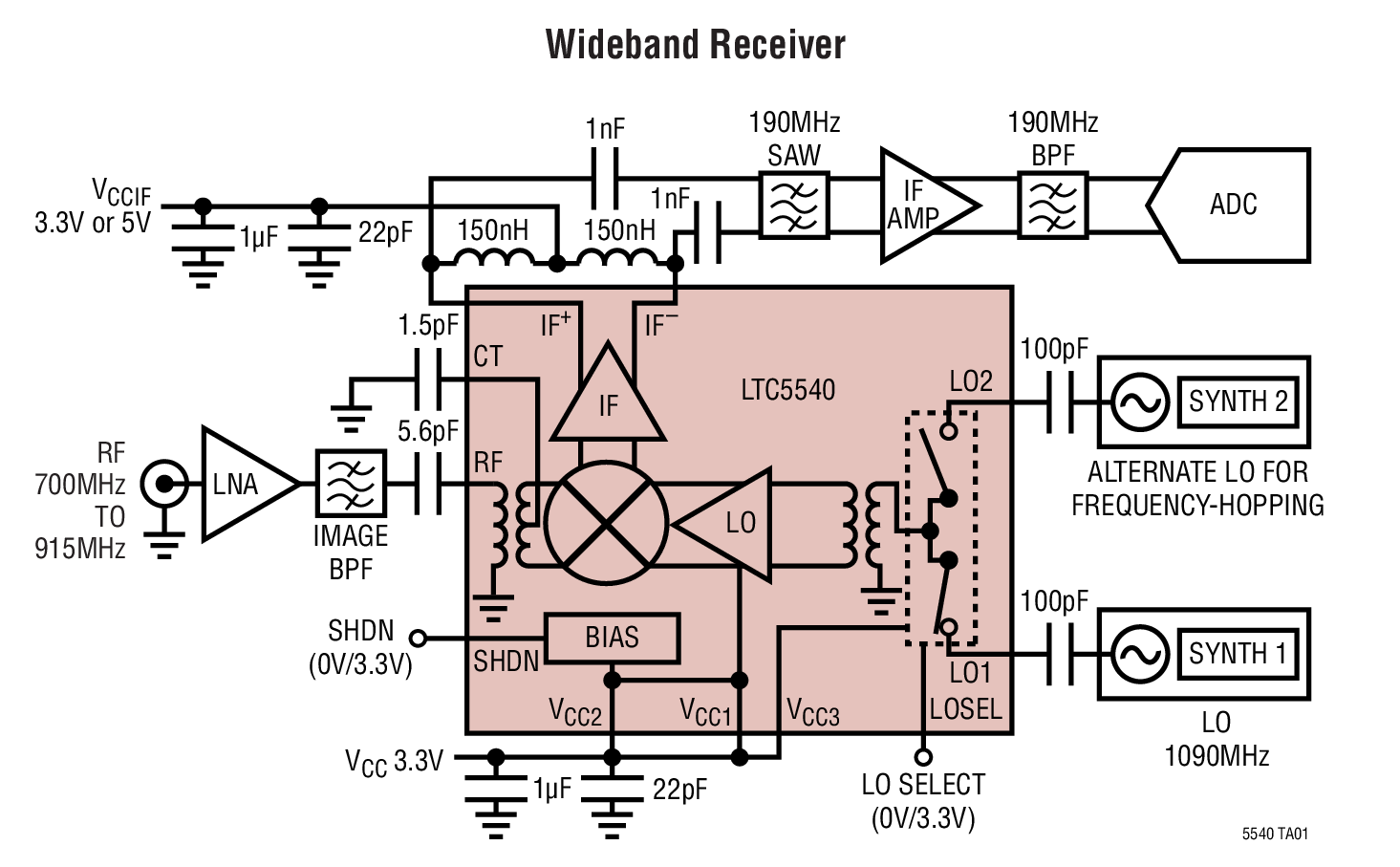

LTC®5540 隶属于一个覆盖 600MHz 至 4GHz 频率范围的高动态范围无源下变频混频器系列。LTC5540专为 0.6GHz 至 1.3GHz RF 应用而优化。LO 频率必须位于 0.7GHz 至 1.2GHz 的范围之内,以获得最佳性能。该器件的典型应用是具有一个 700MHz 至 915MHz RF 输入和高端 LO 的 LTE 或 GSM 接收器。

LTC5540 专为 3.3V 工作电压而设计,然而,IF 放大器可由 5V 电压来供电,旨在实现最高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可以接受两个有源 LO 信号,同时提供高隔离度。

LTC5540 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器,并最大限度地缩减了总体解决方案的成本、板级空间和系统级偏差。


高动态范围下变频混频器系列

器件型号
RF 范围 LO 范围
LTC5540 600MHz 至 1.3GHz MDD辰达半导体回扫型ESD,为HDMI接口提供安全防护 上一篇 下一篇 散热设计不良会导致 MOSFET 过热失效?MDD辰达半导体一文讲透
