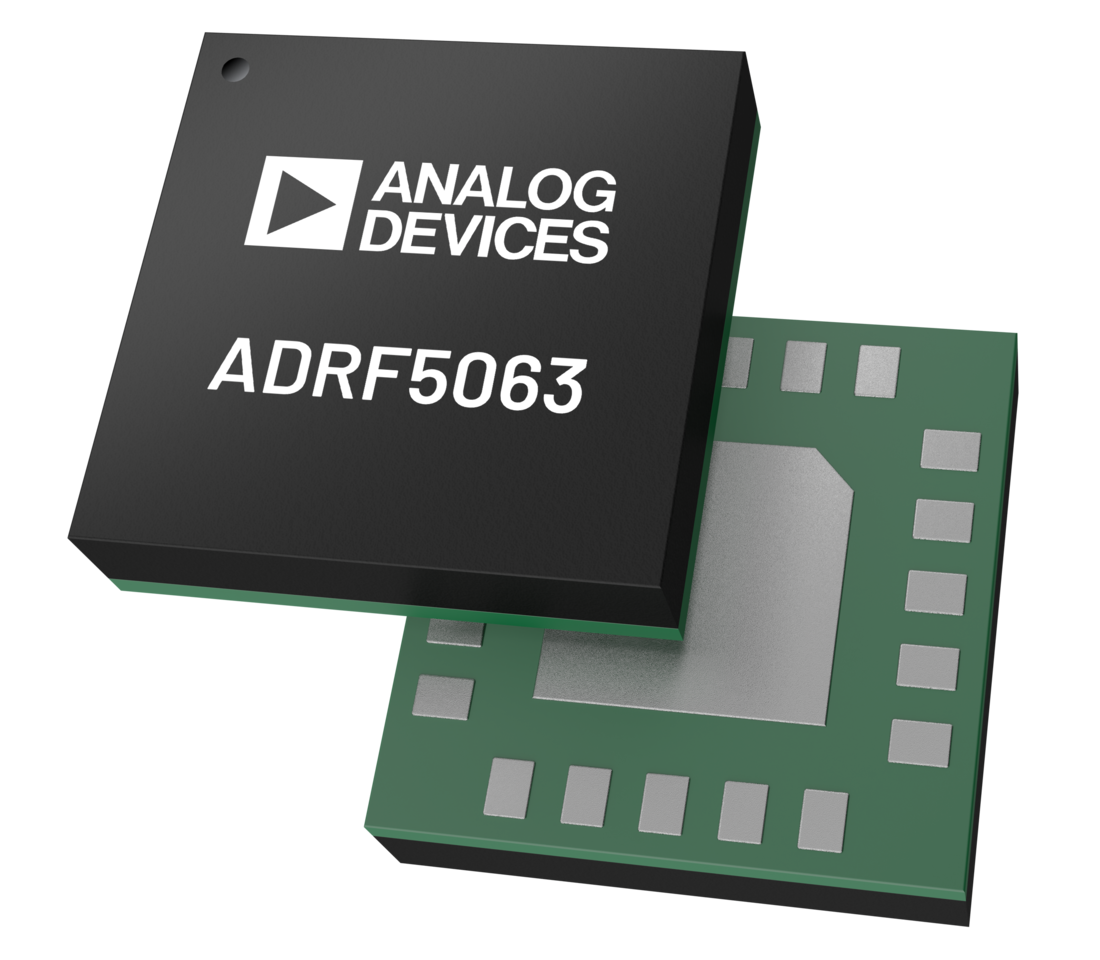

ADI亚德诺 ADRF5063 产品介绍
2026-03-09
0次
特性
- 频率范围：9 kHz 至 13 GHz
- 非反射、差分、100 Ω 阻抗设计
- 低插入损耗
- 10 GHz 时为 0.8 dB
- 13 GHz 时为 0.9 dB
- 高隔离
- >10 GHz 时为 45 dB
- >13 GHz 时为 40 dB
- 高输入线性度
- P0.1dB：>31 dBm（典型值）
- IP3：65 dBm（典型值）
- 高功率处理能力
- 直通路径：31 dBm（典型值）
- 终止路径：30 dBm（典型值）
- 热切换：27 dBm（典型值）
- 开启和关闭时间：5 μs（典型值）
- 正向控制接口：与 CMOS/LVTTL 兼容
- 全关闭状态控制
- 引脚兼容 ADRF5062，快速切换版本
- 20 端子 3.0 mm × 3.0 mm LGA 封装：
产品详情和应用
ADRF5063 是一款硅、非反射、差分、SPDT 开关。
ADRF5063 的工作频率范围为 9 kHz 至 13 GHz，插入损耗低于 0.9 dB，隔离度高于 40 dB。ADRF5063 的 RF 输入功率处理能力为：直通路径差分 31 dBm、端接路径差分 30 dBm 以及 RF 公共端口差分 27 dBm 热切换。
当 VSS 连接至 GND 时，ADRF5063 可采用 ±3.3 V 双电源电压或 +3.3V 单电源电压工作。ADRF5063 采用互补金属氧化物半导体 (CMOS) 兼容和低压晶体管逻辑 (LVTTL) 兼容控制。ADRF5063 具有使能控制，可实现所有关闭状态。
当负电源电压 (VSS) 接地时，ADRF5063 还可以单正电源电压 (VDD) 运行。在这种工作条件下，当降低开关特性、线性度和功率处理性能时，仍可保持小信号性能。
ADRF5063 与 ADRF5062（快速开关版本）引脚兼容，工作频率范围为 100 MHz 至 13 GHz。
ADRF5063 采用 20 端子、3.0 mm × 3.0 mm LGA 封装，可在 −40°C 至 +105°C 的温度范围内工作。
应用
- 测试仪器仪表
- 数据转换器接口
- 高数据速率接口
