ADI亚德诺 ADRF5144 产品介绍
2026-03-09
0次
特性
- 带宽频率范围：1 GHz 至 20 GHz
- 低插入损耗：20 GHz 时为 0.8 dB
- 高隔离：20 GHz 时为 52 dB
- 高输入线性度：
- 0.1 dB 功率压缩 (P0.1dB)：44 dBm
- 3 阶交调点 (IP3)：>70 dBm
- 2 阶交调点 (IP2)：120 dBm
- TCASE = 85°C 时具有高功率处理能力：
- 插入损耗路径：
- 平均值：40 dBm
- 脉冲（>100 ns 脉冲宽度，15% 占空比）：43 dBm
- 插入损耗路径：
- 峰值（≤100 ns 峰值时间，5% 占空比）：44 dBm
- 热切换：37 dBm
- 0.1 dB RF 建立时间，PIN <37 dBm：750 ns
- 无低频杂散信号
- 正向控制接口：与 CMOS/LVTTL 兼容
- 20 引脚、3.0 mm × 3.0 mm LGA 封装
- 引脚与 ADRF5141 兼容
产品详情和应用

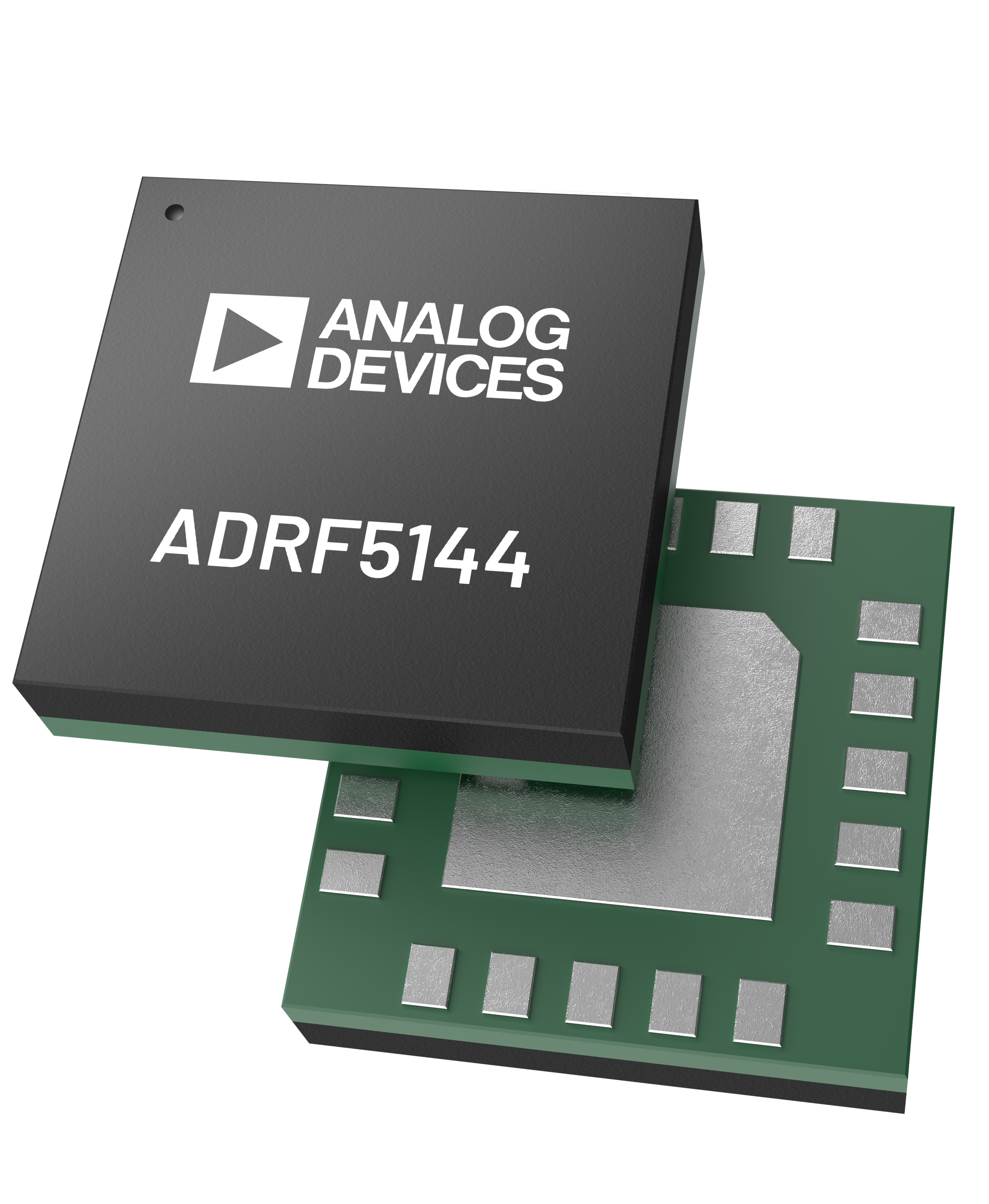

ADRF5144 是一款利用硅工艺制造的反射式单刀双掷 (SPDT) 开关。
ADRF5144 的工作频率范围为 1 GHz 至 20 GHz，具有优于 0.8 dB 的典型插入损耗和 52 dB 的典型隔离。对于插入损耗路径，此套件具有 40 dBm 平均功率和 44 dBm 峰值功率 (RF) 的射频 (RF) 输入功率处理能力。
ADRF5144 在 +3.3 V 的正电源上消耗 130 μA 的低电流，在 −3.3 V 的负电源上消耗 510 μA 的低电流。该套件采用兼容互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 的控件。ADRF5144 无需额外的驱动电路，这使其成为基于 GaN 和 PIN 二极管的开关的理想替代方案。
当负电源电压 (VSS) 接地时，ADRF5144 还可以使用施加的单一正电源电压 (VDD) 运行。在这种工作条件下，当降低开关特性、线性度和功率处理性能时，仍可保持小信号性能，请参阅数据手册中的表 2。
ADRF5144 采用符合 RoHS 标准的 20 引脚 3.0 mm × 3.0 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +85°C 的温度范围内工作。
