ADI亚德诺 ADRF5422 产品介绍
2026-03-09
0次
特性
- 超宽带频率范围：100 MHz 至 55 GHz
- 非反射设计
- 低插入损耗
- 18 GHz 时为 1.3 dB
- 40 GHz 时为 1.9 dB
- 50 GHz 时为 2.5 dB
- 55 GHz 时为 3.6 dB
- 高隔离
- 40 GHz 时为 43 dB
- 55 GHz 时为 38 dB
- 高输入线性度
- 0.1 dB 功率压缩 (P0.1dB)：31 dBm
- 3 阶交调点 (IP3)：53 dBm
- TCASE = 85°C 时具有高功率处理能力
- 30 dBm 直通路径
- 24 dBm 终止路径
- 30 dBm 热切换
- RF 建立时间（0.1 dB 最终 RF 输出）：30 ns
- 无低频杂散信号
- 全关断状态控制
- 正向控制接口：与 CMOS/LVTTL 兼容

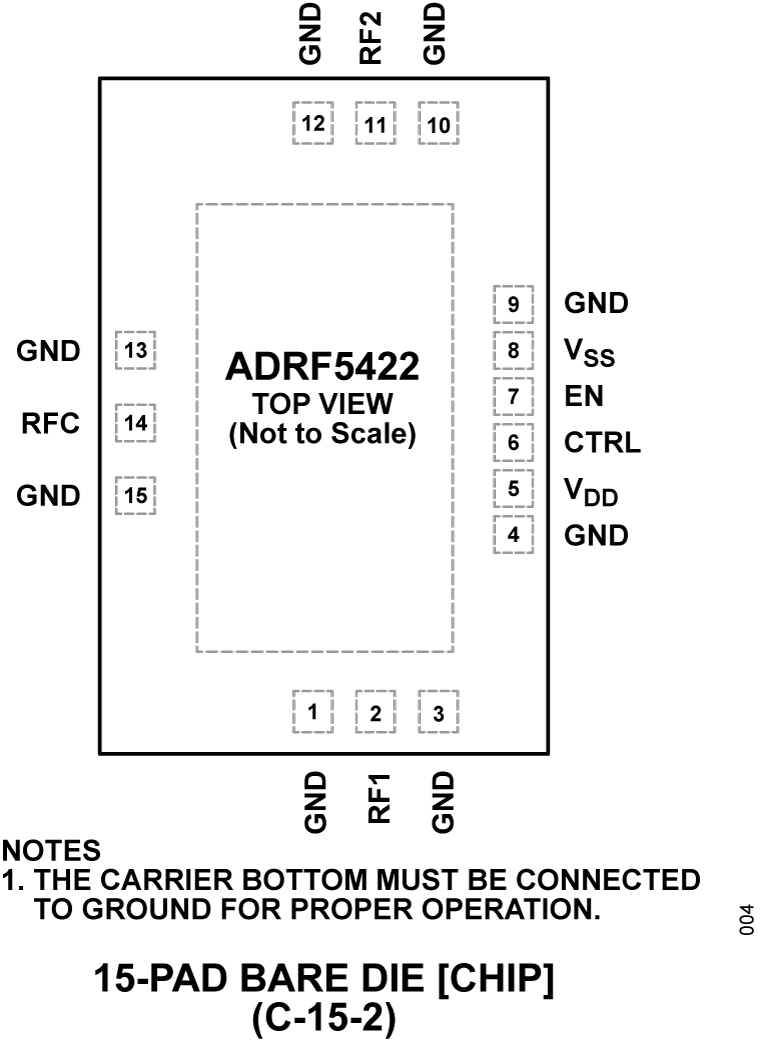

- 15 焊盘，3.021 mm × 2.305 mm 裸片 [芯片]
产品详情和应用

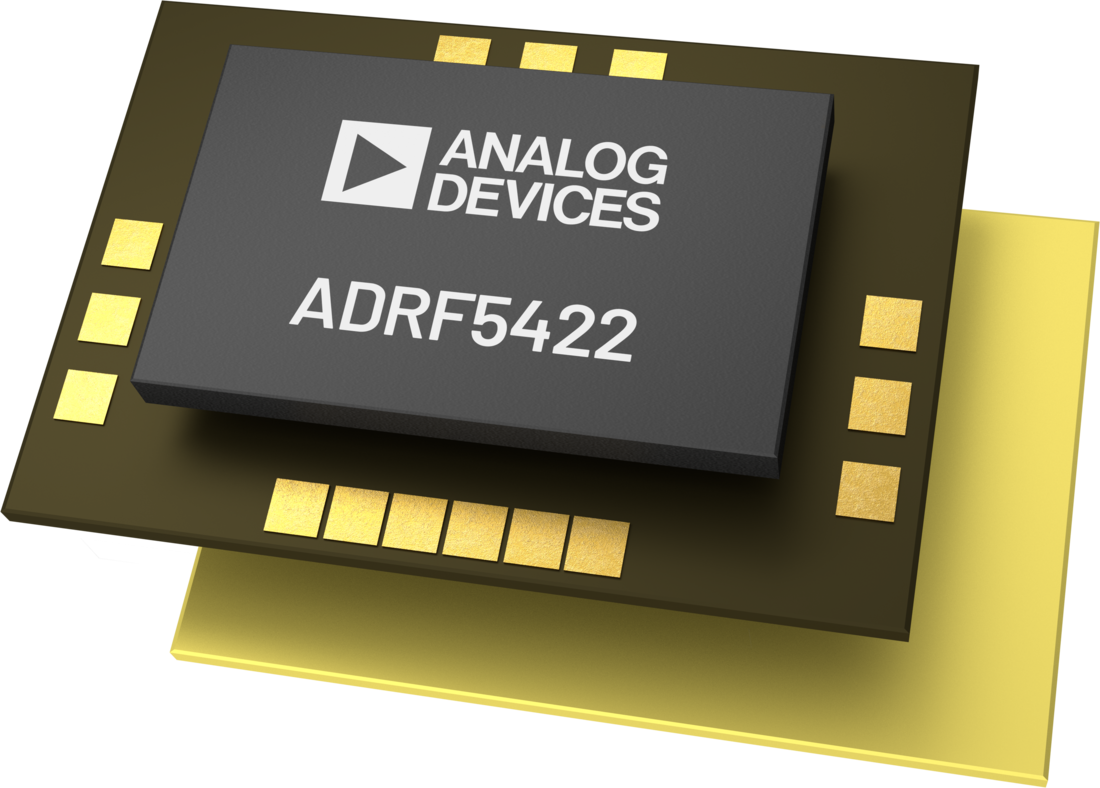

ADRF5422 是一款非反射式 SPDT 开关，采用硅工艺制造，安装在砷化镓 (GaAs) 载体基板上。基板包含用于芯片和线路组装的键合焊盘。该套件的底部是金属化的，并连接到接地。
该设备的工作频率为 100 MHz 至 55 GHz，典型插入损耗为 3.6 dB，55 GHz 时的隔离度为 38 dB。ADRF5422 的 RF 输入功率处理能力为：直通路径 30 dBm、端接路径 24 dBm 和热切换 30 dBm。
ADRF5422 需要 +3.3 V 正电源和 −3.3 V 负电源。该器件采用互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 兼容控制。
ADRF5422 可在施加单个正电源电压 (VDD) 的情况下工作，同时负电源电压 (VSS) 连接到地。在这种工作条件下，当降低开关特性、线性度和功率处理性能时，仍可保持小信号性能。
ADRF5422 设计为匹配 50 Ω 的特性阻抗，可在 −40°C 至 +105°C 的温度范围内工作。
应用
- 测试和仪器仪表
- 蜂窝基础设施：5G 毫米波（mmW）
- 军用射频、雷达和电子对抗措施 (ECM)
- 微波射频和甚小孔径终端 (VSAT)
- 工业扫描仪
