特性

• 宽带开关： -3 dB (4 GHz)
• 吸收式/反射式开关
• 高关断隔离：43 dB (1 GHz)
• 低插入损耗：0.8 dB (1 GHz)
• 1.65 V至2.75 V单电源供电
• CMOS/LVTTL控制逻辑

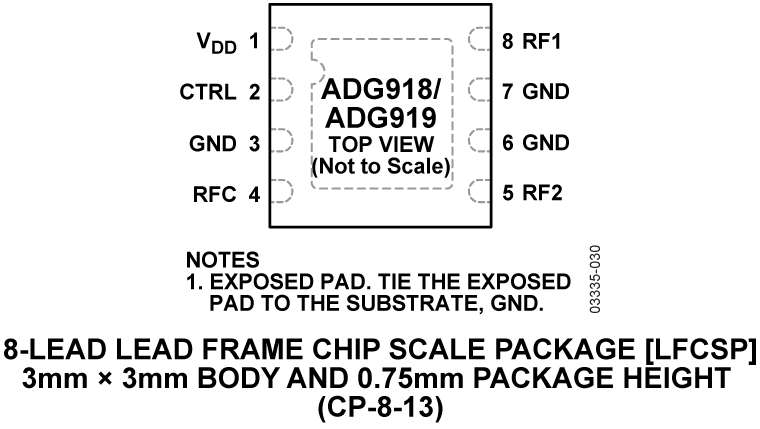

• 8引脚MSOP和小型3 mm x 3 mm LFCSP封装
• 低功耗(<1 µA)

产品详情和应用

ADG918是一款具有50 Ω端接分流引脚的吸收式（匹配）开关，而ADG919则是一款反射式开关。 这些器件设计为在DC至1 GHz频率范围内具有高隔离特性。 它们集成了片内CMOS控制逻辑，从而无需外部控制电路。 控制输入均兼容CMOS和LVTTL。 这些CMOS器件具有低功耗特性，使其非常适合无线和通用高频开关应用。

产品聚焦

1. −43 dB关断隔离(1 GHz)
2. 0.8 dB插入损耗(1 GHz)。
3. 小型8引脚MSOP/LFCSP封装。

应用

• 无线通信
• 通用RF开关
• 双频段应用
• 高速滤波器选择
• 数字收发器前端开关
• IF开关
• 调谐器模块天线分集切换
