ADRF5132

推荐用于新设计

高功率、20 W 峰值、硅 SPDT、反射开关、0.7 GHz 到 5.0 GHz

ADI亚德诺 ADRF5132 产品介绍
2026-03-09 0次

特性


  • 反射式 50 Ω 设计
  • 低插入损耗:2.7 GHz 时为 0.6 dB(典型值)
  • TCASE = 105°C 时具有高功率处理能力
    • 持久(>10 年运行)
      • 峰值功率:43 dBm
      • 连续波功率:38 dBm
      • 平均 LTE 功率 (8 dB PAR):35 dBm
  • 单一事件(<10 秒运行)
    • 平均 LTE 功率 (8 dB PAR):41 dBm
  • 高线性度
    • P0.1dB:42.5 dBm(典型值)
    • IP3:2.0 GHz 到 4.0 GHz 时为 65 dBm(典型值)
  • ESD 额定值
    • HBM:2 kV,2 级
    • CDM:1.25 kV
  • 单一正电源:5 V
  • 正控制,CMOS/TTL 兼容

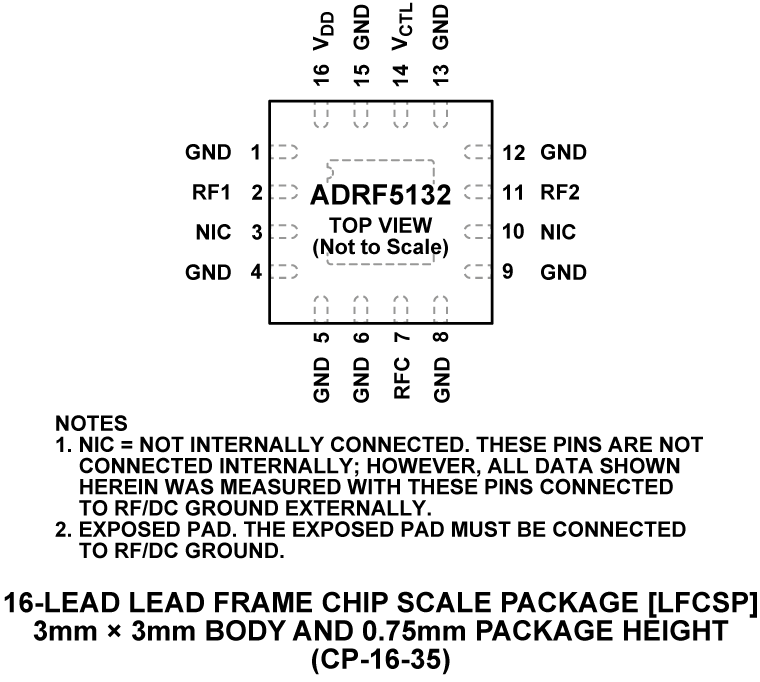

  • 16 引脚 3 mm × 3 mm LFCSP 封装

产品详情和应用

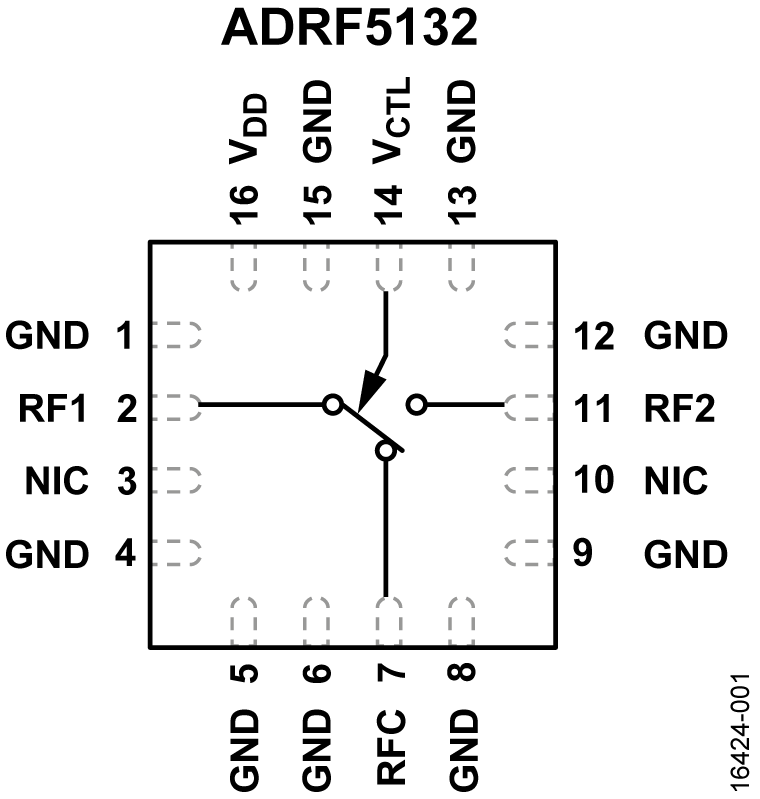

ADRF5132 是一款高功率反射式 0.7 GHz 到 5.0 GHz 硅单刀双掷 (SPDT) 反射开关,采用无铅的表面贴装式封装。此开关适用于高功率和蜂窝基础设施应用,如长期演进 (LTE) 基站。ADRF5132 具有 35 dBm LTE 的高功率处理能力(105°C 时的平均典型值)、2.7 GHz 时 0.6 dB 的低插入损耗、65 dBm 的输入三阶截距(典型值)和 42.5 dBm 的 0.1 dB 压纹 (P0.1dB)。

片内电路使用 5 V 的单一正电源工作,典型电源电流为 1.1 mA,使得 ADRF5132 成为基于 Pin 二极管的开关的理想替代方案。

此器件采用符合 RoHS 指令的紧凑式 16 引脚 3 mm × 3 mm LFCSP 封装。

应用

  • 蜂窝/4G 基础设施
  • 无线基础设施
  • 军事和高可靠性应用
  • 测试设备
  • Pin 二极管替代方案
