ADI亚德诺_ADRF5301_产品介绍

ADI亚德诺 ADRF5301 产品介绍

2026-03-09 0次

特性

反射式设计
低插入损耗：1.4 dB（典型值）
高隔离：30 dB（典型值）
高输入线性度：

P0.1dB：36 dBm
输入 IP3：52 dBm

高 RF 功率处理能力

平均值为 28 dBm
峰值为 36 dBm

单电源供电：3.3V

内部 NVG

RF 建立时间（0.1 dB 最终 RF 输出）：50 ns

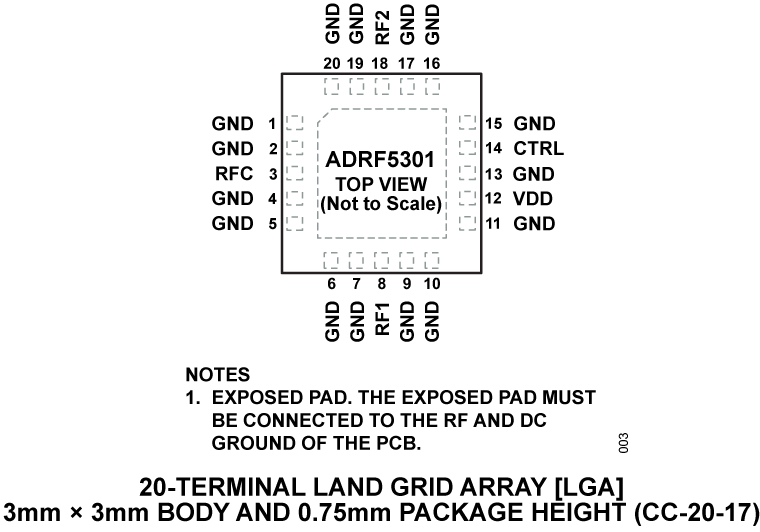

20 端子 3 mm × 3 mm 岸面栅格阵列 (LGA) 封装

产品详情和应用

ADRF5301 是一款利用硅工艺制造的反射式单刀四掷 (SPDT) 开关。

ADRF5301 专为 37 GHz 至 49 GHz 的 5G 应用而开发。该器件具有 1.4 dB 的低插入损耗、30 dB 的高隔离以及 28 dBm 平均值和 36 dBm 峰值射频 (RF) 输入功率处理能力。

ADRF5301 包含一个负电压发生器 (NVG)，由施加到 VDD 引脚的 3.3 V 单一正电源供电。该器件采用兼容互补金属氧化物半导体 (CMOS)/低电压晶体管至晶体管逻辑 (LVTTL) 的控制。

ADRF5301 采用符合 RoHS 标准的 20 端子 3 mm × 3 mm 岸面栅格阵列封装，并可在 −40°C 至 +105°C 的温度范围内工作。

应用

工业扫描仪
测试仪器仪表
蜂窝基础设施毫米波 5G
军用无线电、雷达和电子对抗 (ECM)
微波射频和甚小孔径终端 (VSAT)
