特性

• 8路输入至4路输出矩阵开关
• 利用级联主/从选项能够扩展至16路输入
• 950MHz至2150MHz工作频率
• 开关隔离度大于30dB
• 0/+6dB/+12dB输入增益选择，用于补偿分离器的插入损耗
  • 所有输入级增益步长由模拟设置引脚控制
• 4个集成DiSEqC 2.0解码器，内置振荡器
• 交替变化的频率/电压检测
• 2kV HBM ESD保护

产品详情和应用

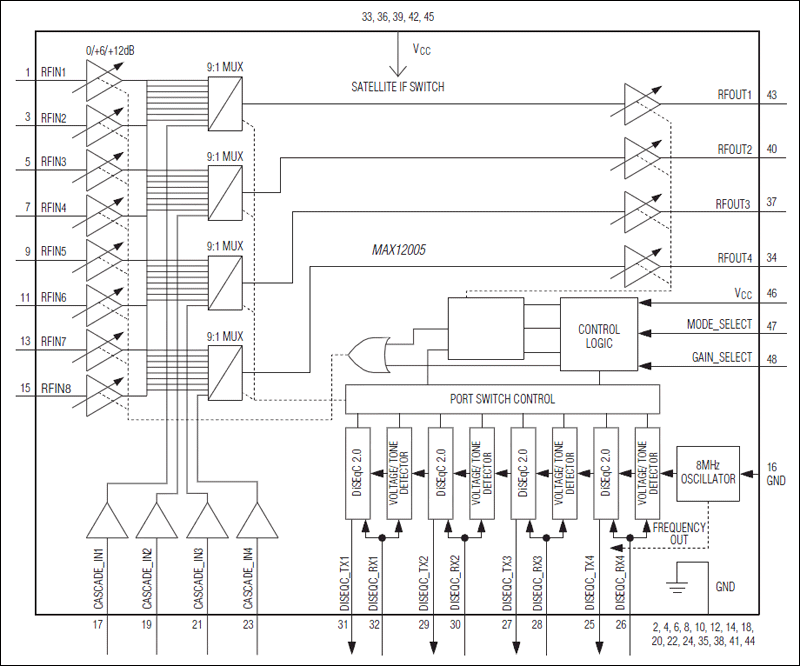

MAX12005卫星IF开关IC设计用于支持多用户系统，提供两组四通道通用的低噪声模块(LNB)，所构成的开关矩阵用于切换4个卫星接收机。通过级联选项，配合另一片卫星IF开关IC，可以轻松扩展至16路卫星IF输入的信号切换。利用两片IC并增加8个输入分离器，还可实现将八路卫星IF输入分配至八个卫星接收器的配置。可以选择+6dB或+12dB输入增益补偿分离器的插入损耗。

器件提供两种开关控制方式，每片IC包含4个DiSEqC™ 2.0解码器和4个交替变化的频率/电压解码器。解码器采用内部可微调的振荡器，简化了MAX12005在任意系统中的应用。提供4种工作模式，包括：LNB模式(LNB内部使用)、主机级联模式、从机级联模式和单机模式。

该款卫星IF开关采用先进的SiGe工艺，提供48引脚TQFN无铅表贴封装(7mm x 7mm)。

应用

• 直接广播卫星接收机
• L波段分配器
• 卫星IF分配
