ADI亚德诺 ADRF5292 产品介绍

2026-03-09 0次

特性

频率范围：100MHz 至 13GHz
非反射 50 Ω 设计
低插入损耗
- 1.3dB 至 7GHz（典型值）
- 1.6dB 至 13GHz（典型值）
高隔离
- 46dB 至 7GHz（典型值）
- 典型值：40dB 至 13GHz
高功率处理（平均）
- 通过路径的功率为 34dBm
- 24dBm 终止路径
- 32dBm 热切换（RFC）

高输入线性度
- P0.1dB：典型值 34.5dBm
- IP3：典型值 61dBm
快速射频建立时间 0.1dB：230 纳秒
单正电源：3.3V 至 5V
与 CMOS/LVTTL 兼容

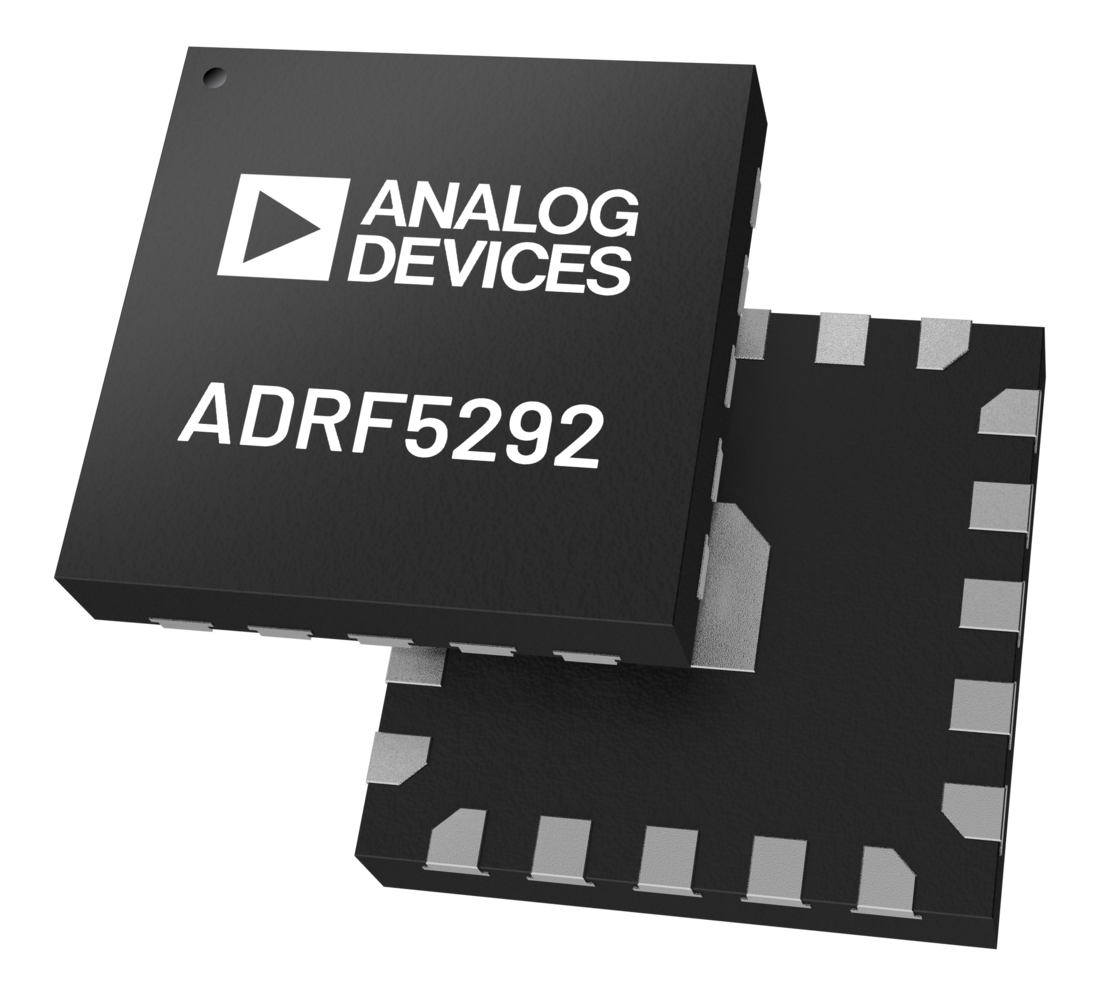

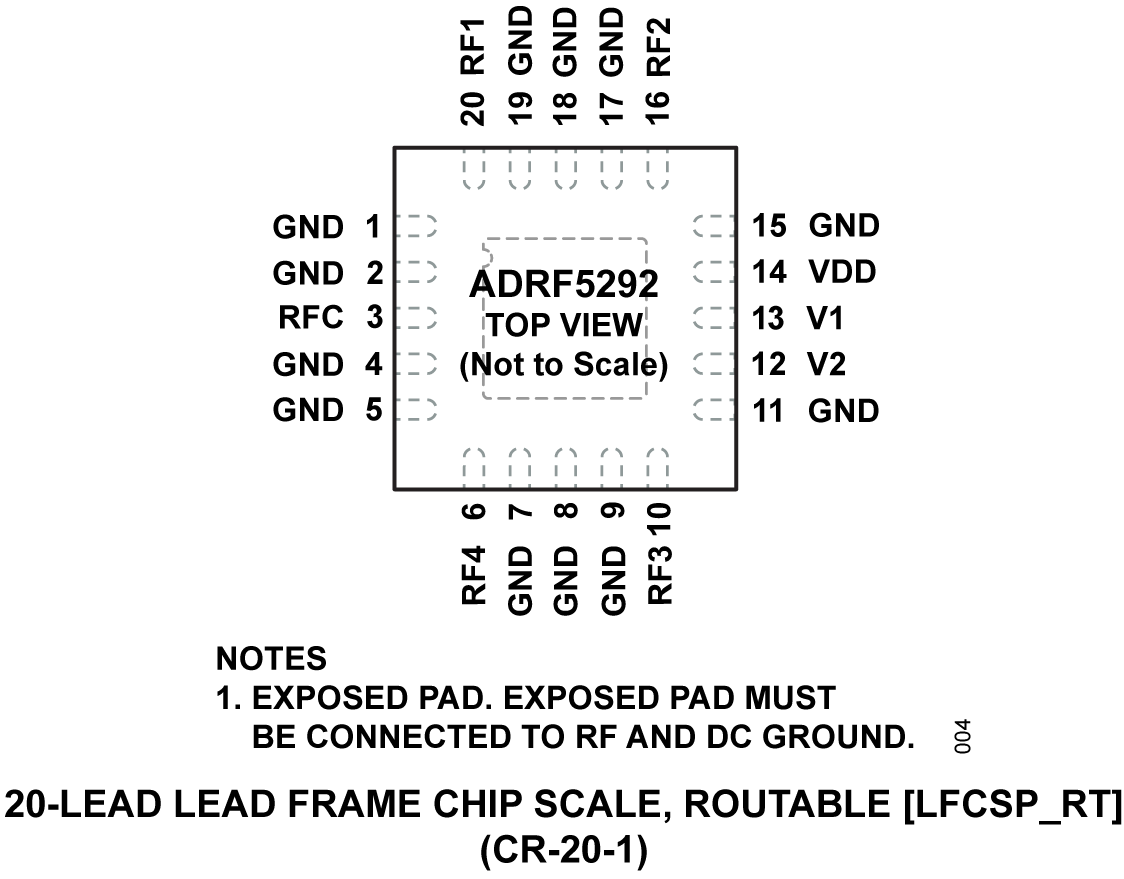

20 引脚，3mm × 3mm，LFCSP

产品详情和应用

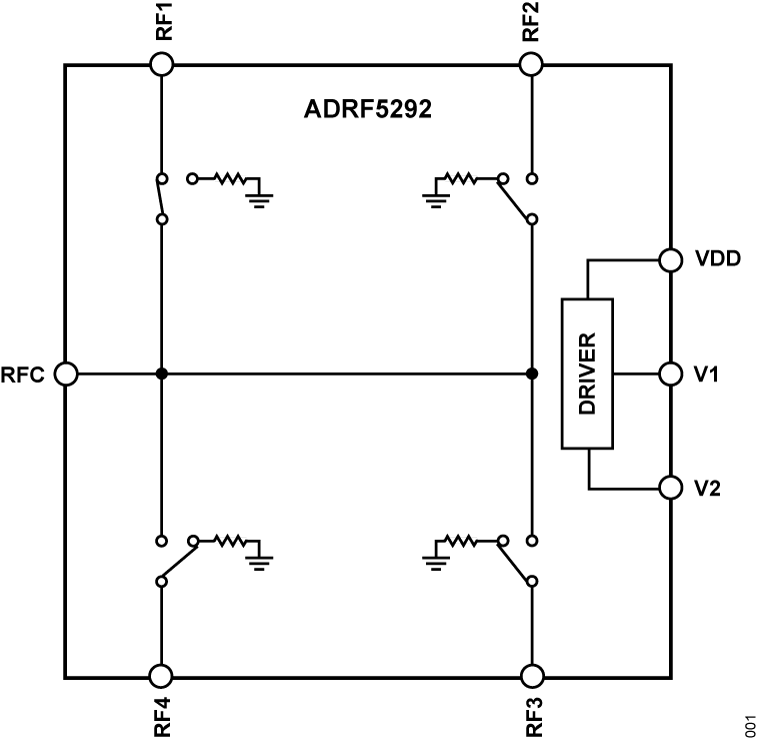

ADRF5292 是一款采用硅工艺制造的高隔离度、无反射、0.1GHz 至 13GHz 的硅 SP4T 开关。

ADRF5292 的工作频率范围为 0.1GHz 至 13GHz，插入损耗低于 1.6dB，在 13GHz 时的隔离度高于 40dB。ADRF5292 采用非反射式设计，射频端口内部端接至 50Ω。该套件的输入功率处理能力为：直通路径平均功率为 34dBm，终端匹配路径平均功率为 24dBm，RFC 引脚热切换时的平均功率为 32dBm。

ADRF5292 需要 3.3V 至 5V. 的单电源电压 (V_DD)。ADRF5292 采用 1.8V 兼容互补金属氧化物半导体 (CMOS) 和 3.3V 兼容低压晶体管对晶体管逻辑 (LVTTL) 的控件。

ADRF5292 采用 20 引脚、3mm × 3mm、LFCSP 封装，可在 -40°C 至 +125°C 的温度下工作。

应用

蜂窝基础设施
无线基础设施
军用射频、雷达和电子对抗措施 (ECM)
微波射频和甚小孔径终端 (VSAT)
测试仪器仪表
