ADI亚德诺 ADRF5238 产品介绍

2026-03-09 0次

特性

频率范围：100MHz 至 13GHz
非反射 50 Ω 设计
低插入损耗
- 1.0dB 至 7GHz（典型值）
- 1.3dB 至 13GHz（典型值）
高隔离
- 49dB 至 7GHz（典型值）
- 41dB 至 13GHz（典型值）
高功率处理（平均）
- 35 dBm 直通路径
- 27 dBm 终止路径
- 33dBm 热切换 (RFC)

高输入线性度
- P0.1dB：36 dBm（典型值）
- IP3：60 dBm（典型值）
快速射频建立时间 0.1dB：220 纳秒
单正电源：3.3V 至 5V
全关闭状态控制
与 CMOS/LVTTL 兼容

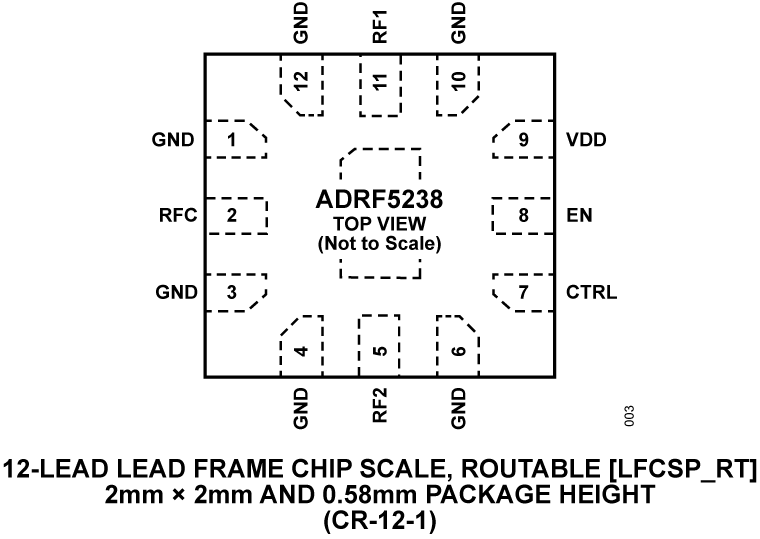

12 引脚 2mm × 2mm LFCSP_RT 封装

产品详情和应用

ADRF5238 是一款采用硅工艺的高隔离度、无反射、0.1GHz 至 13GHz 硅 SPDT 开关。

ADRF5238 的工作频率范围为 0.1GHz 至 13GHz，插入损耗低于 1.3dB，13GHz 时的隔离度高于 41dB。ADRF5238 采用非反射设计，其射频端口在内部端接到 50Ω。该器件具有 35dBm（直通路径）输入功率处理能力、27dBm（端接路径）输入功率处理能力以及 33dBm（RFC 引脚）热切换能力。

ADRF5238 需要 3.3V 至 5V 的单电源电压 (V_DD)。ADRF5238 采用 1.8V 兼容互补金属氧化物半导体 (CMOS) 和 3.3V 兼容低压晶体管对晶体管逻辑 (LVTTL) 的控件。ADRF5238 具有使能控制，可使两个 RF 通道处于隔离状态。

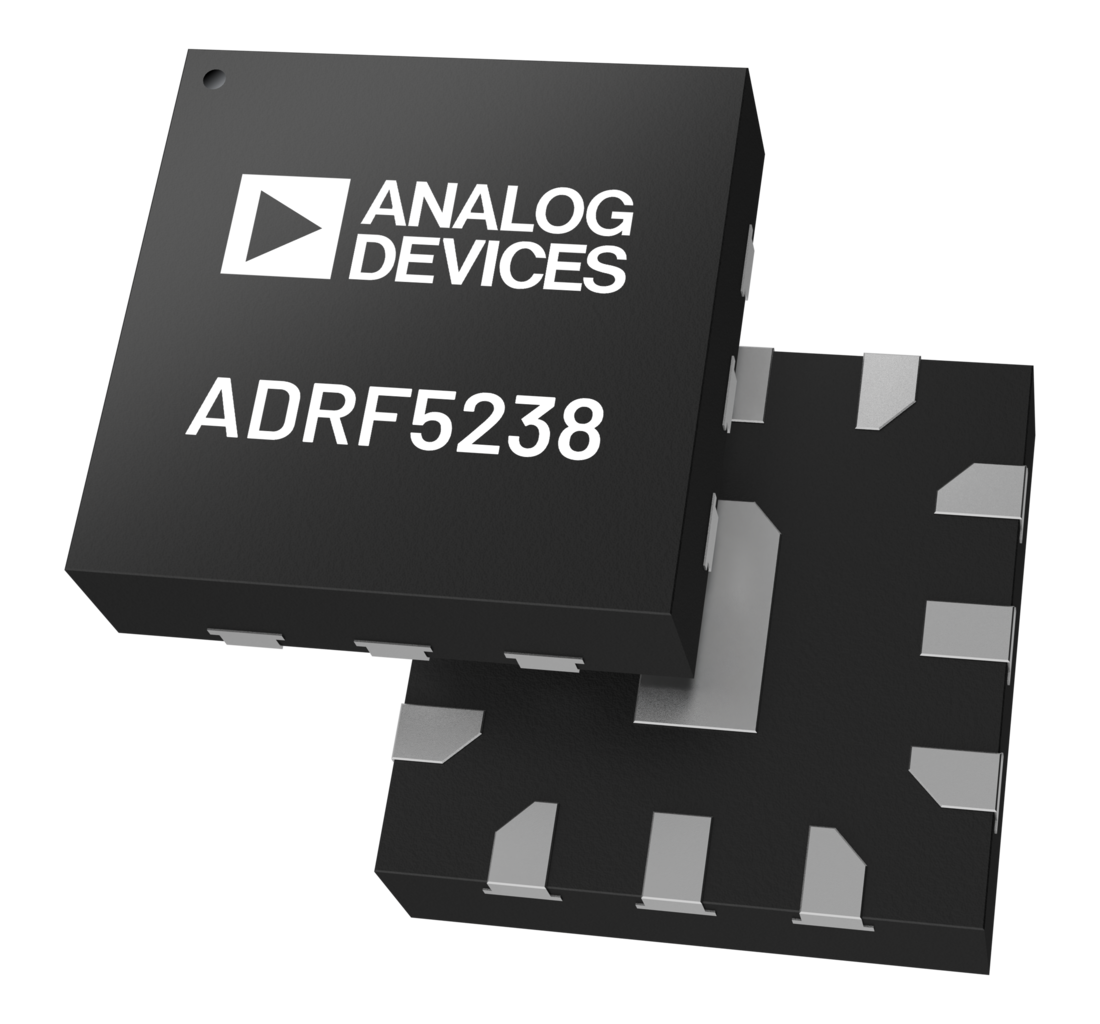

ADRF5238 采用 12 引脚、2mm × 2mm、LFCSP_RT 封装，工作温度范围为 −40°C 至 +105°C。

应用

蜂窝基础设施
无线基础设施
军用射频、雷达和电子对抗措施 (ECM)
微波无线电和甚小孔径终端 (VSAT) 测试仪器仪表
