ADI亚德诺 ADRF5054 产品介绍
2026-03-09
0次
特性
- 超宽带频率范围：1 GHz 至 60 GHz
- 低插入损耗
- 2.2 dB 典型值，最高 40 GHz
- 2.8 dB 典型值，最高 55 GHz
- 3.2 dB 典型值，最高 60 GHz
- 高隔离
- 33 dB 典型值，最高 40 GHz
- 28 dB 典型值，最高 55 GHz
- 28 dB 典型值，最高 60 GHz
- 高输入线性度
- P0.1dB：25 dBm（典型值）
- IP3：47 dBm（典型值）
- 高 RF 功率处理能力
- 直通路径：24 dBm
- 热切换路径：24 dBm
- 与 CMOS/LVTTL 兼容
- 无低频杂散信号
- 快速 RF 开关时间：25 ns
- RF 建立时间（50% VCTRL 至 0.1 dB 的 RFOUT）：35 ns
- 单电源操作能力（VDD = 3.3 V，VSS = 0 V）
- 符合 RoHS 指令的 24 端子 3 mm × 3 mm LGA 封装
产品详情和应用

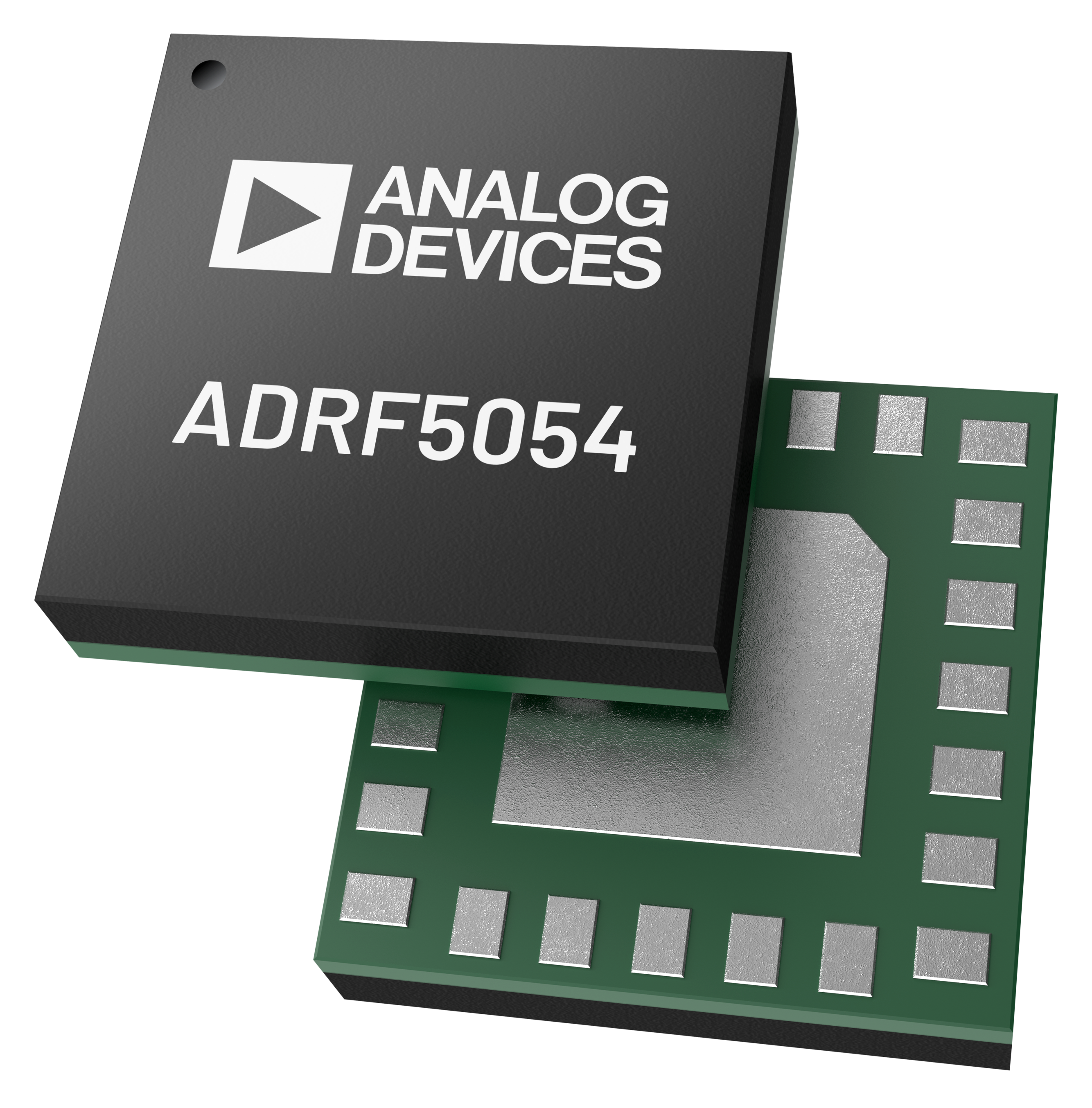

ADRF5054 是一款利用硅工艺制造的反射式单刀四掷 (SP4T) 开关。ADRF5054 的工作频率为 1 GHz 至 60 GHz。该开关的插入损耗较低，在 40 GHz 和 60 GHz 时分别为 2.2 dB 和 3.2 dB，隔离度分别为 33 dB 和 28 dB。ADRF5054 的直通和热切换路径具有 24 dBm 的 RF 输入功率处理能力。ADRF5054 需采用 ±3.3 V 双电源电压供电。ADRF5054 采用互补金属氧化物半导体 (CMOS) 和低电压晶体管逻辑 (LVTTL) 兼容控制。
ADRF5054 也可以在单个正电源电压 (VDD) 下工作，同时负电源电压 (VSS) 接地。在此工作条件下，可在降低开关特性、线性度和功率处理性能的同时保持小信号性能（有关更多详细信息，参见数据手册中的表 2）。
ADRF5054 采用符合 RoHS 标准的 24 引脚、3 mm × 3 mm、基板栅格阵列 (LGA) 封装， 并可在 −40°C 至 +105°C 的温度范围内工作。
