ADRF5448

推荐用于新设计

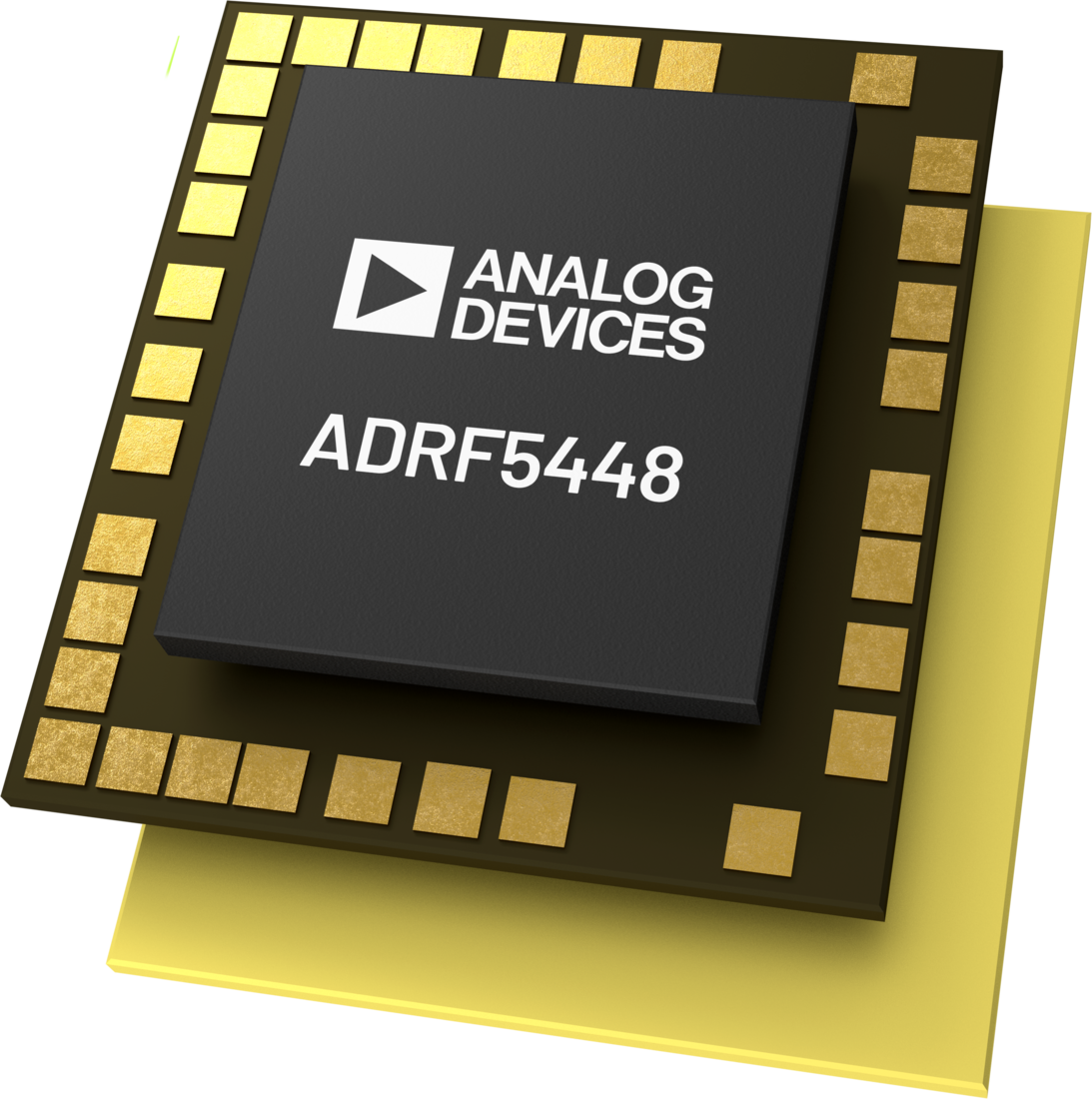

芯片载体,硅 SP4T 开关,非反射,100 MHz 至 45 GHz

ADI亚德诺 ADRF5448 产品介绍
2026-03-09 0次

特性


  • 超宽带频率范围:100 MHz 至 45 GHz
  • 非反射 50 Ω 设计
  • 低插入损耗
    • 18 GHz 时为 1.4 dB(典型值)
    • 40 GHz 时为 2.4 dB(典型值)
    • 45 GHz 时为 3.5 dB(典型值)
  • 高隔离
    • 18 GHz 时为 55 dB(典型值)
    • 40 GHz 时为 42 dB(典型值)
    • 45 GHz 时为 43 dB(典型值)
  • 高输入线性度
    • P0.1dB:29 dBm(典型值)
    • IIP3:52 dBm(典型值)
  • 高功率处理能力
    • 29 dBm 直通路径
    • 17.5 dBm 终止路径
    • 29 dBm 热切换
  • 无低频杂散
  • 开启和关闭时间(50% VCTRL 至 10% 至 90% RFOUT):20 ns
  • 0.1 dB 建立时间(50% VCTRL 至 0.1 dB 最终 RFOUT):60 ns

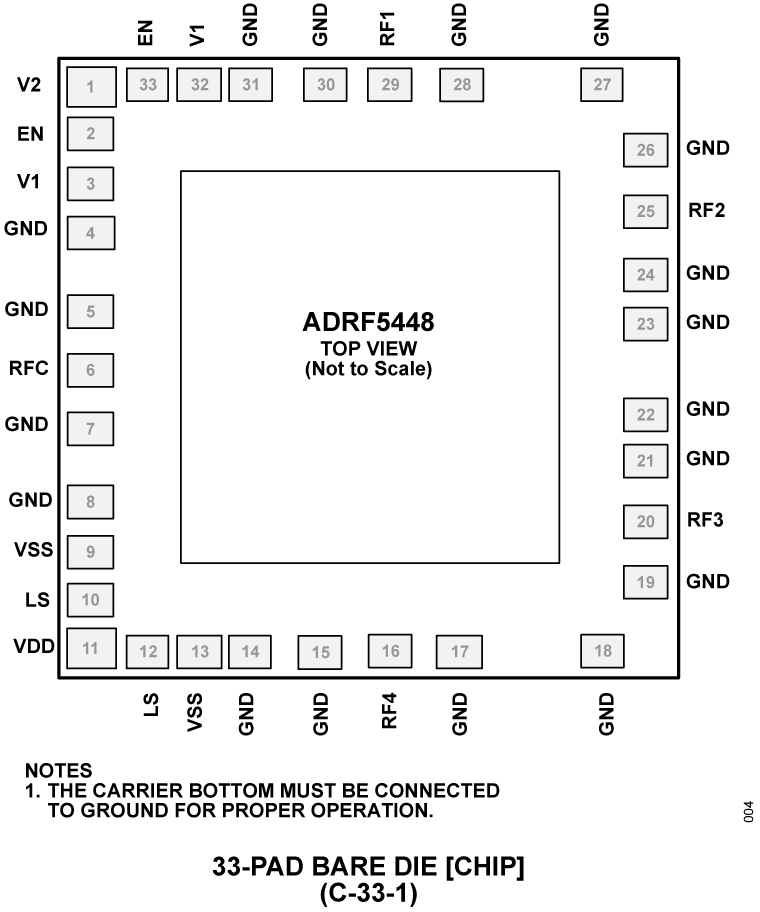

  • 33 焊盘,2.971 mm × 3.021 mm,裸芯片 [CHIP

产品详情和应用


ADRF5448 是一款非反射式 SP4T 开关,采用硅工艺制造,安装在砷化镓 (GaAs) 载体基板上。基板包含用于芯片和线路组装的键合焊盘,并且器件的底部是金属化的,并连接到地。

ADRF5448 的工作频率范围为 100 MHz 至 45 GHz,插入损耗低于 3.5 dB,隔离度高于 40 dB。该设备具有射频输入,直通路径的功率处理能力为 29 dBm,端接路径的功率处理能力为 17.5 dBm,热切换的功率处理能力为 29 dBm。

ADRF5448 需要 +3.3 V 的正电源 (VDD) 和 −3.3 V 的负电源 (VSS)。该器件采用互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 兼容控制。

ADRF5448 设计为匹配 50 Ω 的特性阻抗,可在 −40°C 至 +105°C 的温度范围内工作。

应用

  • 工业扫描仪
  • 测试仪器仪表
  • 蜂窝基础设施毫米波 5G
  • 军用射频、雷达和电子对抗措施 (ECM)
  • 微波射频和甚小孔径终端 (VSAT)
