ADI亚德诺 HMC7992 产品介绍

2026-03-09 0次

特性

非反射式50 Ω设计
高隔离度：45 dB（典型值，2 GHz）
低插入损耗：0.6 dB（2 GHz时）
高功率处理
- 33 dBm（通过路径）
- 27 dBm（端接路径）
高线性度
- 1 dB压缩(P1dB)：35 dBm（典型值）
- 输入三阶交调截点(IIP3)：58 dBm（典型值）

ESD额定值：2 kV人体模型(HBM)，2类
单正电源：3.3 V
产品详情和应用

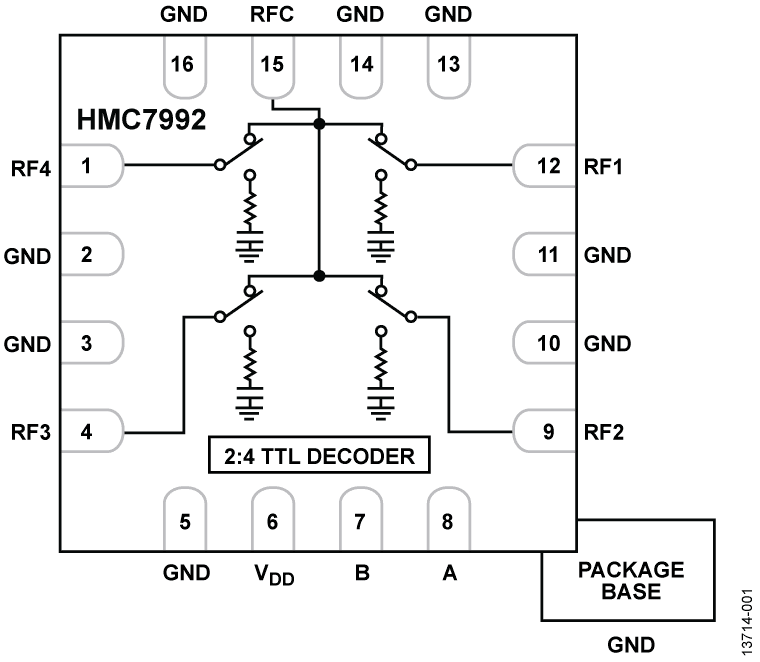

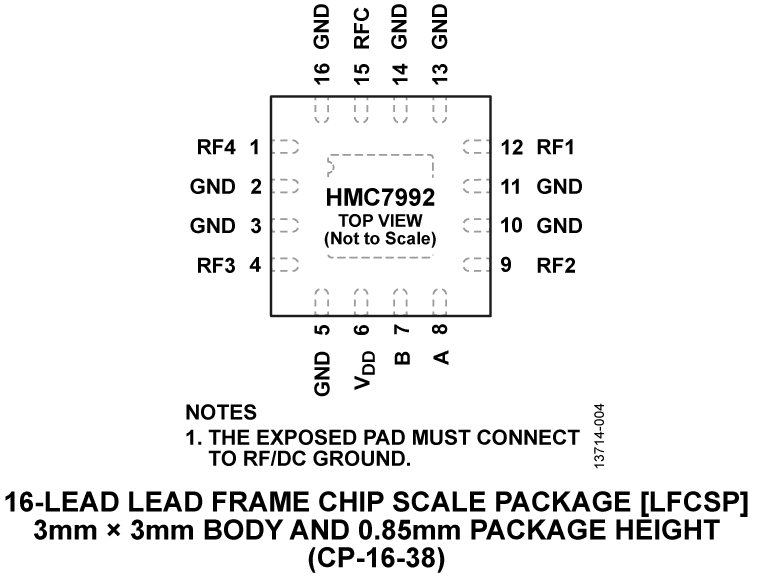

HMC7992是一款通用型、非反射式、0.1 GHz至6.0 GHz、单刀四掷(SP4T)硅开关，采用无引脚、表贴封装。该开关适合蜂窝基础设施应用，提供45 dB（典型值）的高隔离度(2 GHz)和0.6 dB的低插入损耗(2 GHz)。它提供高达6.0 GHz的出色功率处理能力，在5 V工作电压时提供35 dBm的1 dB压缩点(P1dB)输入功率。 HMC7992具有0.1 GHz以下的良好低频输入功率处理能力，可在10 kHz以下频率工作，具有21 dBm的典型1 dB压缩以及37 dBm IIP3 (1 MHz)。

片内电路使HMC7992能够在3.3 V至5 V的单正电源电压范围、以及0 V至1.8 V/3.3 V/5.0 V的单正控制电压范围内工作。该开关上集成了2:4解码器，仅需两个控制输入信号和0 V至1.8 V/3.3 V/5.0 V的正控制电压范围即可选择四个射频(RF)路径中的一个路径。

应用
- 蜂窝/4G基础设施
- 无线基础设施
- 汽车远程信息系统
- 移动无线电
- 测试设备
