ADI亚德诺 HMC8038 产品介绍

2026-03-09 0次

特性

非反射式50 Ω设计
高隔离度： 60 dB（典型值）
低插入损耗： 0.8 dB（典型值）
高功率处理
34 dBm（通过路径）
29 dBm（端接路径）
高线性度
0.1 dB压缩(P0.1dB)： 35 dBm（典型值）
输入三阶交调截点(IP3)： 60 dBm（典型值）

ESD额定值
4 kV人体模型(HBM)，3A类
1.25 kV充电器模型(CDM)
单正电源
3.3 V至5 V
1.8 V兼容控制
欲了解更多特性，请参考数据手册

产品详情和应用

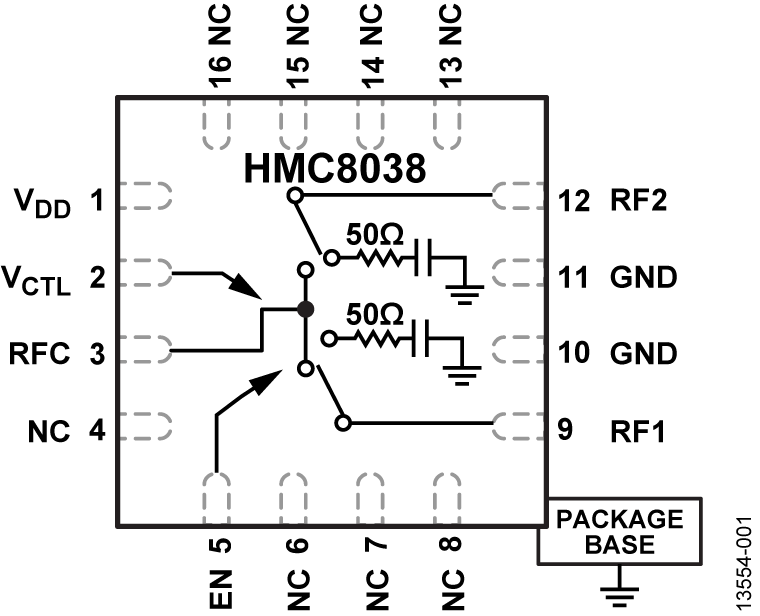

HMC8038是一款高隔离度、非反射式、0.1 GHz至6.0 GH、单刀双掷(SPDT)开关芯片，采用无引脚、表贴封装。该开关非常适合蜂窝基础设施应用，可实现高达4.0 GHz的62 dB隔离、高达4.0 GHz的0.8 dB低插入损耗和60 dBm输入三阶交调截点。拥有高达6.0 GHz的出色功率处理能力，并提供针对35 dBm的0.1 dB压缩点(P0.1dB)的输入功率(VDD = 5 V)。片内电路在极低直流下采用3.3 V至5 V的单正电源电压，以及0 V至1.8 V/3.3 V/5.0 V的单正电压控制。使能输入(EN)设为逻辑高电平将该开关置于全部关断状态，其中RFC为反射式。

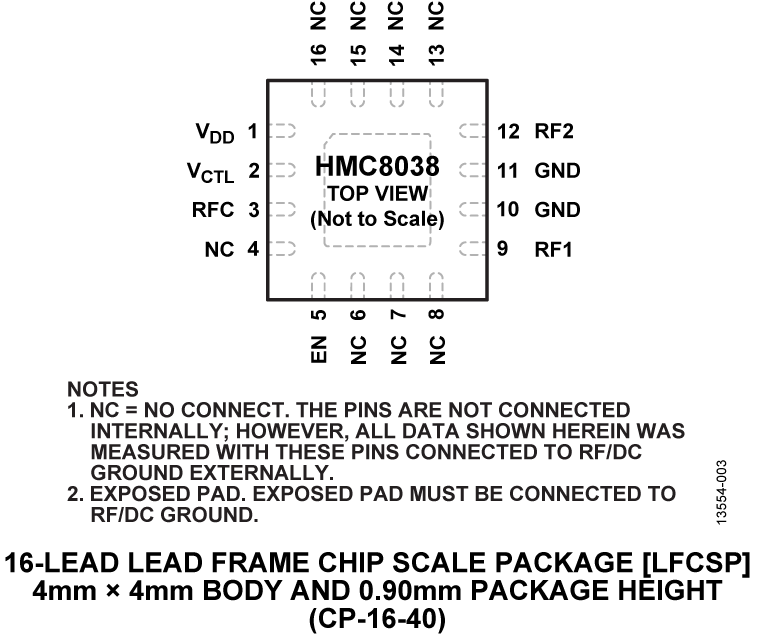

HMC8038的所有器件引脚均提供ESD保护，包括RF接口，并可承受4 kV HMB和1.25 kV CDM。 HMC8038分别提供150 ns和170 ns的快速开关和RF建立时间性能。该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装。

应用

蜂窝/4G基础设施
无线基础设施
汽车远程信息系统
移动无线电
测试设备
