ADI亚德诺 HMC241ALP3E 产品介绍

2026-03-09 0次

特性

宽带频率范围：100 MHz至4 GHz
非反射式50 Ω设计
低插入损耗：0.7 dB（2 GHz时）
高隔离度：43 dB（2 GHz时）
高输入线性度：250 MHz至4 GHz高功率处理能力单正电源：3 V至5 V
集成式2:4线路解码器

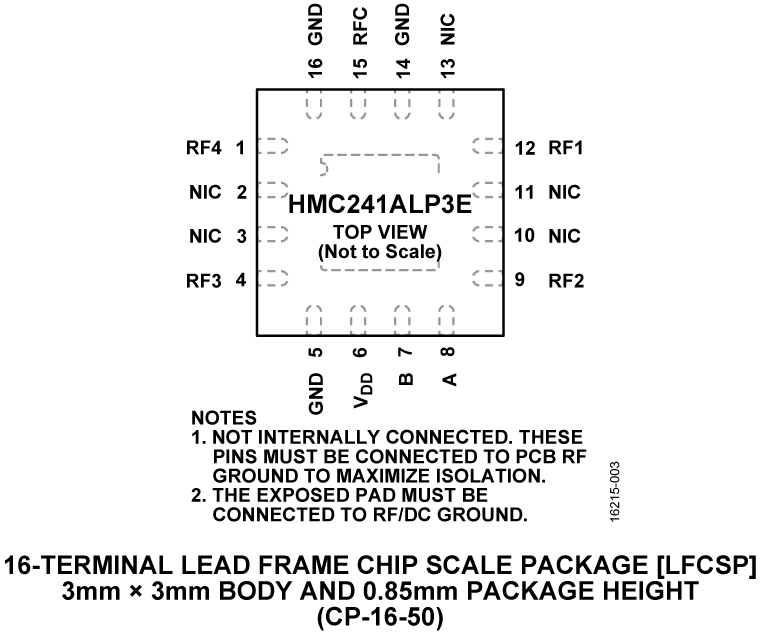

16引脚、3 mm × 3 mm LFCSP封装
ESD额定值：250 V（1A级）
与HMC7992引脚兼容
欲了解更多特性，请参考数据手册

HMC241ALP3E支持防务和航空航天应用（AQEC标准）

下载HMC241ATCPZ-EP数据手册
军用温度范围（−55℃至+125℃）
受控制造基线
唯一封装/测试厂
产品变更通知
认证数据可应要求提供

产品详情和应用

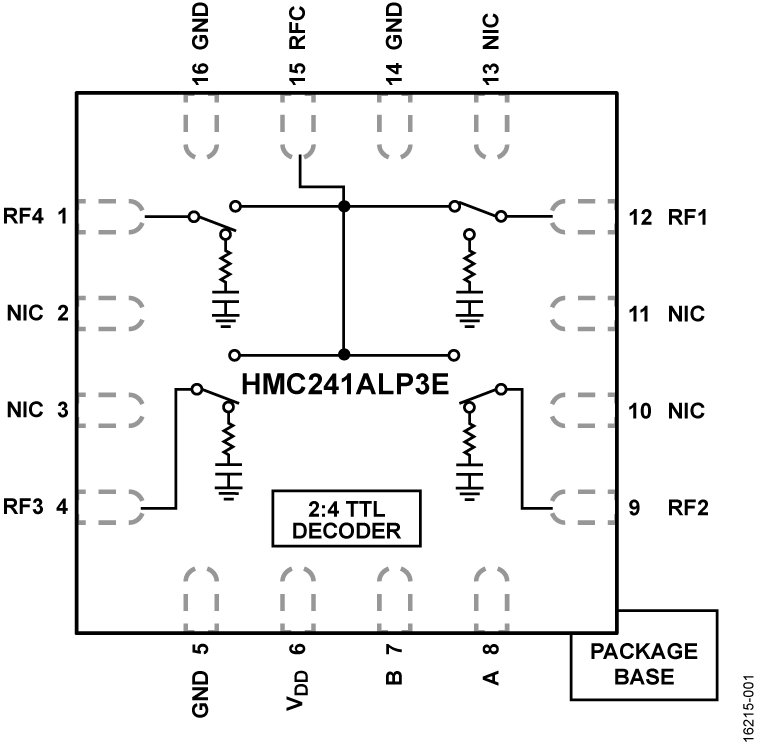

HMC241ALP3E是一款通用型、非反射式、100 MHz至4 GHz单刀四掷(SP4T)开关，采用砷化镓(GaAs)工艺制造。该开关提供43 dB（典型值）的高隔离度(2 GHz)、0.7 dB的低插入损耗(2 GHz)和片内端接隔离端口。

片内电路允许HMC241ALP3E以3 V至5 V范围内的单正电源电压运行。此开关需要两个正逻辑控制电压。HMC241ALP3E内置片内二进制2:4线路解码器，通过两条逻辑输入线路提供逻辑控制，便于选择四个射频(RF)线路中的一个。

HMC241ALP3E采用3 mm × 3 mm、16引脚LFCSP封装。HMC7992是此开关的硅版本，在更高频率下具有更好的性能。

应用

蜂窝/4G基础设施
无线基础设施
汽车远程信息处理
移动无线电
测试设备
