ADI亚德诺 HMC547ALC3 产品介绍

2026-03-09 0次

特性

高隔离度：
45 dB (10 GHz)
39 dB (20 GHz)
低插入损耗：
1.9 dB (10 GHz)
2.2 dB (20 GHz)
快速开关：6 ns
非反射设计
16引脚3x3 mm SMT陶瓷封装：9mm²

产品详情和应用

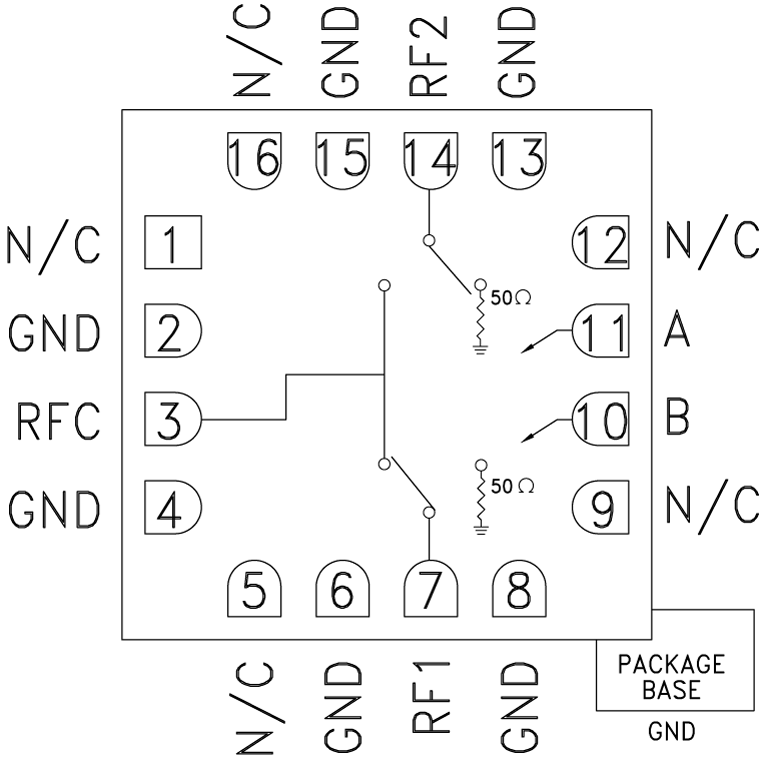

HMC547ALC3是一款通用型宽带高隔离非反射GaAs MESFET SPDT开关，采用3x3 mm无引脚陶瓷表贴封装。该开关频率范围为DC至28.0 GHz，在中频段时具有高于40 dB的隔离度和小于2 dB的插入损耗。宽带宽、快速开关和紧凑型尺寸使吸收式SPDT适合军用EW/ECM和测试设备应用。该开关采用-5/0V的互补负控制电压逻辑线路工作，无需偏置电源。

应用

光纤和宽带通信
微波无线电和VSAT
军用无线电、雷达和ECM
测试仪器仪表
