ADI亚德诺 ADH347S 产品介绍
2026-03-09
0次
特性
- 宽带频率范围：
- DC-20 GHz SPDT非反射式开关（裸片）
- DC-14 GHz SPDT非反射式开关（LH5封装）
- 非反射式、50 Ω设计
- 低插入损耗：
- 最大值2.2 dB（20 GHz时，裸片）
- 最大值3.0 dB（14 GHz时，LH5封装）
- 高隔离度：
- 最小值40 dB（20 GHz时，裸片）
- 最小值45 dB（14 GHz时，LH5封装）
- 高输入线性度
- 输入P1dB：23 dBm（典型值）（裸片和LH5封装）
- 输入IP3：43 dBm（典型值）（裸片和LH5封装）
- 高功率处理
- 27 dBm，最高TA = +75 °C（裸片）
- 26 dBm，仅TA > +75 °C至TA = +85 °C之间（裸片）
- 27 dBm，最高TA = +51 °C（LH5封装）
- 25 dBm，仅TA > +51 °C至TA = +85 °C之间（LH5封装）

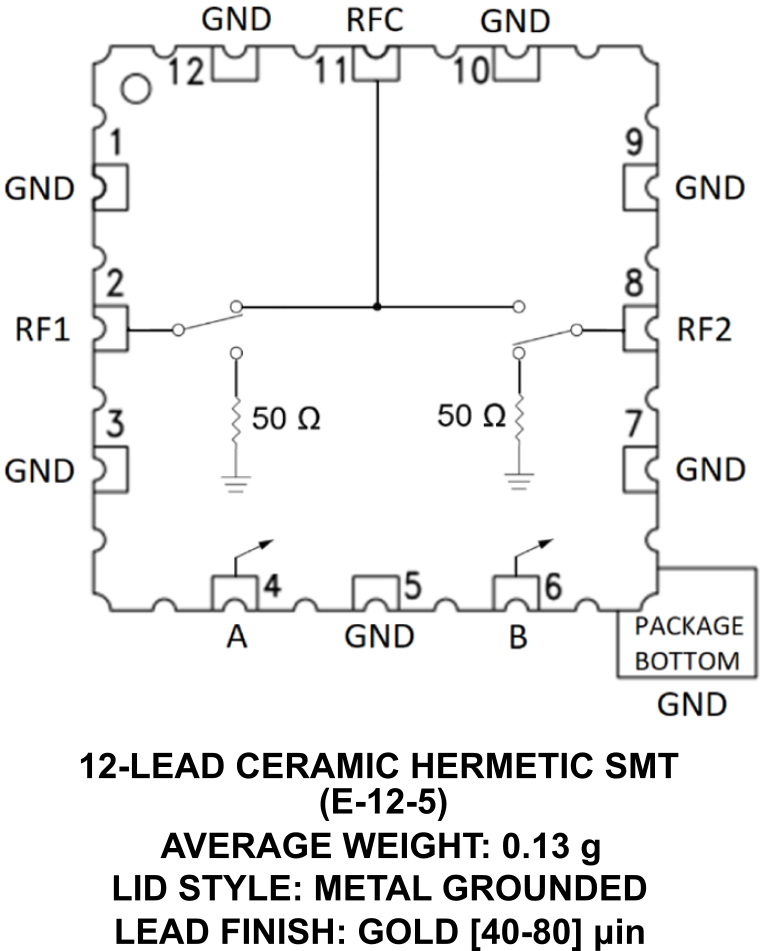

- LH5，陶瓷密封SMT
产品详情和应用

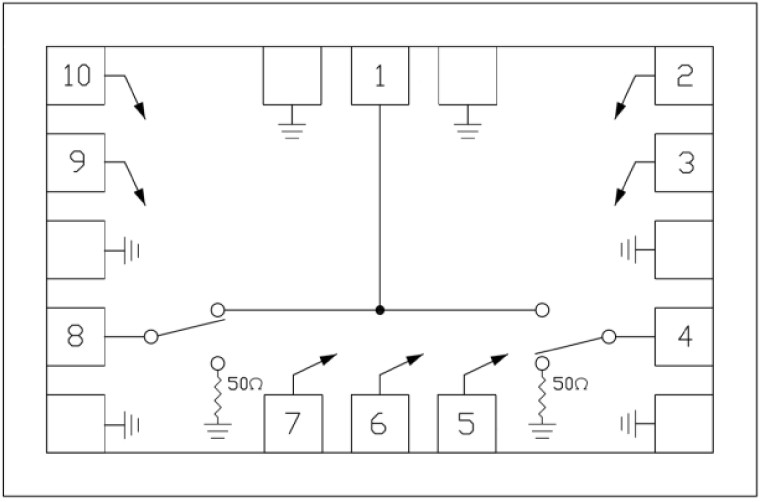

ADH347S是一款宽带、非反射式砷化镓(GaAs)，采用裸片解决方案的频率范围为DC至20 GHz，采用LH5封装解决方案的频率范围为DC至14 GHz。该开关提供高隔离度和低插入损耗。由于采用了片内通孔结构，该开关在较低频率下具有超过50 dB的隔离度，在较高频率下具有超过40 dB的隔离度。该开关采用-5/0V的互补负控制电压逻辑线路工作，无需偏置电源。
应用
- 点对点/多点无线电
- VSAT无线电
- 光纤和宽带通信
- 太空和军事
