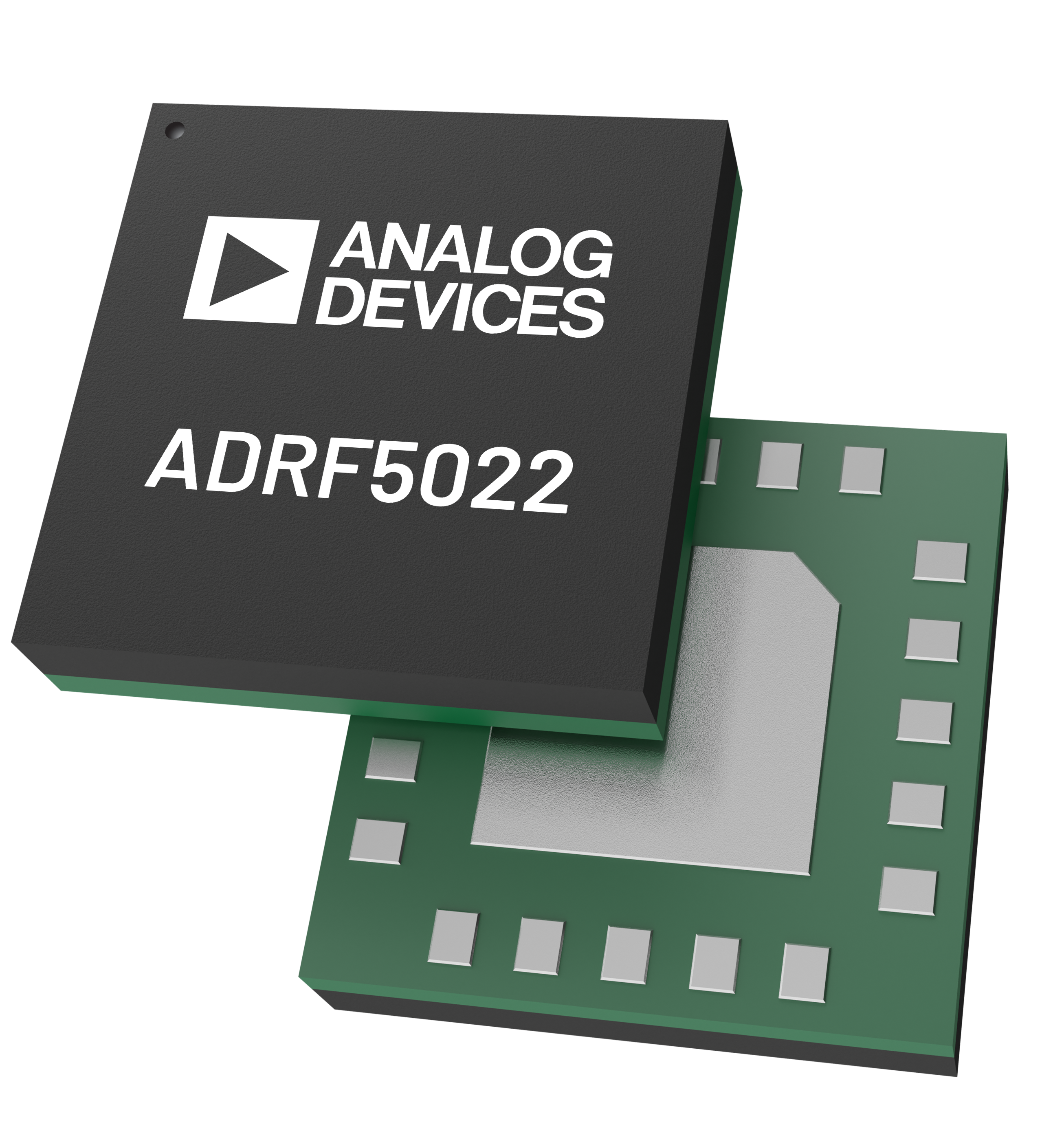

ADI亚德诺 ADRF5022 产品介绍
2026-03-09
0次
特性
- 超宽带频率范围：100 MHz至45 GHz
- 非反射设计
- 低插入损耗
- 1.2 dB（典型值）至18 GHz
- 1.9 dB（典型值）至40 GHz
- 2.3 dB（典型值）至45 GHz
- 高隔离度：43 dB（典型值）至45 GHz
- 高输入线性度
- 0.1 dB功率压缩(P0.1dB)：31 dBm
- 三阶交调点(IP3)：55 dBm
- TCASE = 85°C时具有高功率处理能力
- 30 dBm（直通路径）
- 24 dBm（端接路径）
- 30 dBm热切换（RFC端口）
- RF建立时间（0.1 dB最终RF输出）：30 ns
- 无低频杂散信号
- 全部关断状态控制
- 正控制接口：CMOS/LVTTL兼容
- 20引脚、3.0 mm × 3.0 mm LGA封装
- 与ADRF5023引脚兼容，低频截止版本
产品详情和应用

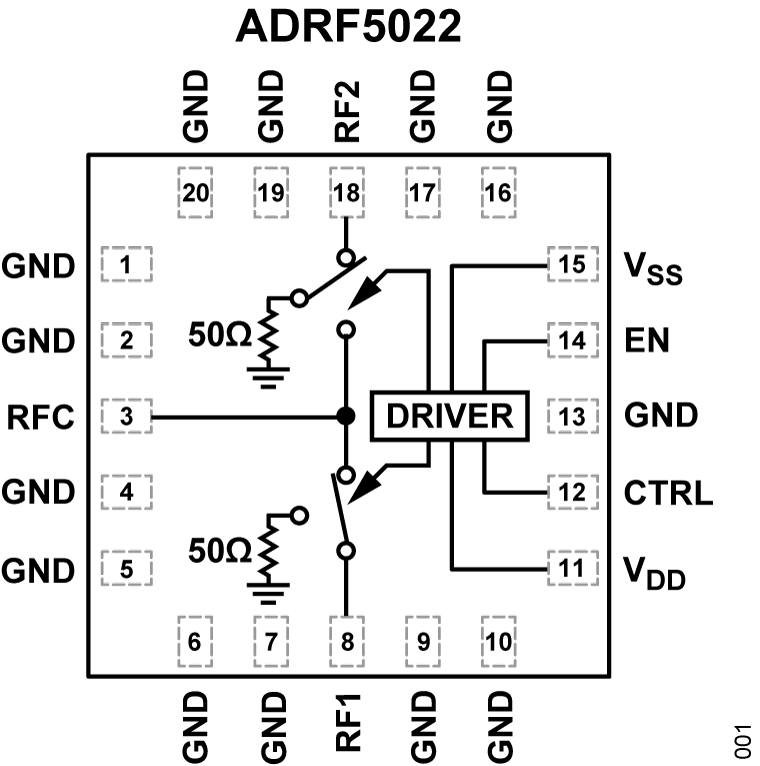

ADRF5022是一款非反射式、单刀双掷(SPDT)开关，采用硅工艺制造。
ADRF5022的工作频率范围为100 MHz至45 GHz，典型插入损耗为2.3 dB，隔离度为43 dB。该器件的直通路径、端接路径和RF公共端口热切换分别具有30 dBm、24 dBm和30 dBm的RF输入功率处理能力。
ADRF5022需采用3.3 V正电源和−3.3 V负电源供电。该器件采用互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制。
ADRF5022也可以在单个正电源电压(VDD)下工作，同时负电源电压(VSS)接地。在此工作条件下，可在降低开关特性、线性度和功率处理性能的同时保持小信号性能。有关更多详细信息，请参阅数据手册中的表2。
ADRF5022与ADRF5023低频截止版本引脚兼容，工作频率范围为9 kHz至45 GHz。

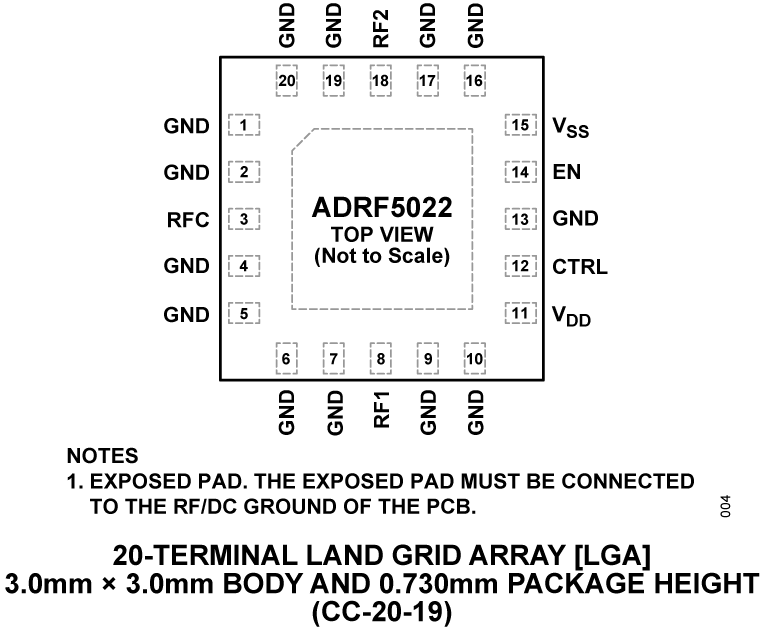

ADRF5022采用符合RoHS标准的20引脚、3.0 mm × 3.0 mm、基板栅格阵列(LGA)封装，工作温度范围可为−40°C至+105°C。
