特性

• 宽带频率范围：0.1 GHz至18 GHz
• 非反射式50 Ω设计
• 低插入损耗：2.1 dB至12 GHz
• 高隔离度：42 dB至12 GHz
• 高输入线性度
  • P1dB：25 dBm（典型值，VSS = −5 V）
  • IP3：41 dBm（典型值）
• VSS = −5 V时高功率处理能力
  • 24 dBm（通过路径）
  • 23 dBm（端接路径）
• 集成式2:4线路解码器
• 8焊盘、1.92 mm × 1.60 mm × 0.102 mm、芯片封装

产品详情和应用

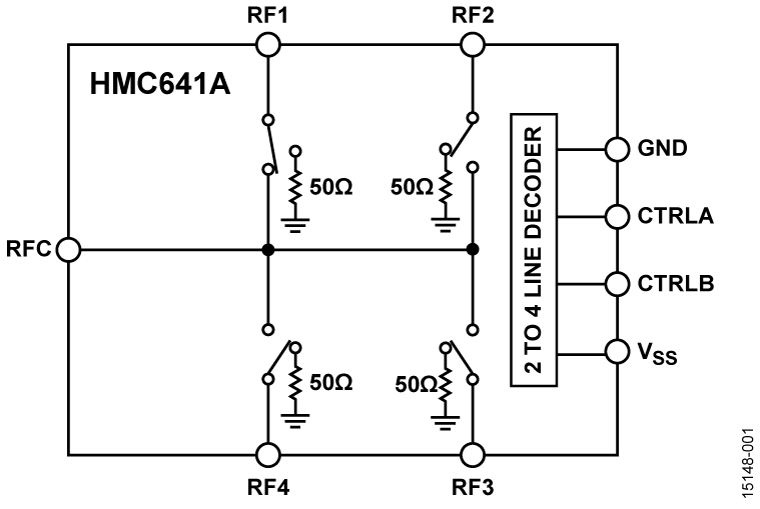

HMC641A是一款非反射式、单刀四掷(SP4T)开关，采用砷化镓(GaAs)工艺制造。该开关在0.1 GHz至18 GHz宽带频率范围内通常提供2.1 dB的低插入损耗和42 dB的高隔离度。

HMC641A内置片内二进制2:4线路解码器，通过两条逻辑输入线路提供控制。

该开关采用−5 V至−3 V负电源电压工作，需要两个负逻辑控制电压。

所有电气性能数据均通过HMC641A获取，通过最小长度为3.0 mil × 0.5 mil的焊线和50 Ω传输线路连接所有RFx焊盘。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端(VSAT)
• 军用无线电、雷达和电子对抗(ECM)
• 宽带电信系统
