ADI亚德诺 HMC683 产品介绍

2026-03-09 0次

特性

高输入IP3： +23 dBm
转换增益： 7.5 dB
低LO驱动： 0 dBm

高通道隔离
40引脚6x6mm SMT封装： 36mm²

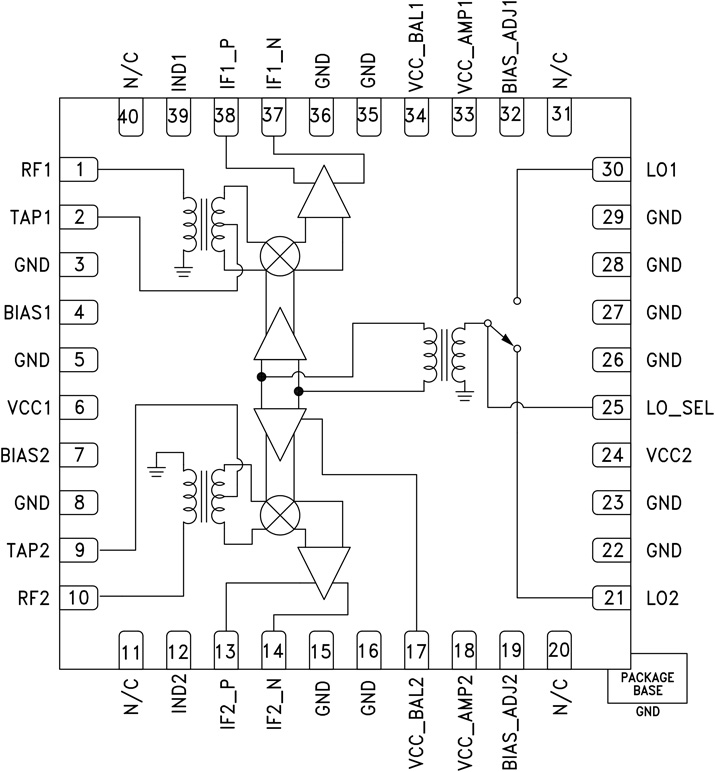

产品详情和应用

HMC683LP6C(E)是一款高线性度、双通道下变频器，集成LO放大器，采用6x6 SMT QFN封装，工作频率为0.7 - 1.0 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+23 dBm的出色输入IP3下变频性能。采用1 dB (+11 dBm)压缩时，RF端口支持各种输入信号电平。转换增益典型值为7.5 dB。 60 - 500 MHz的IF频率响应能够满足各种GSM/CDMA接收频率规划要求。

应用

蜂窝/3G和LTE/WiMAX/4G
基站和中继器
GSM、CDMA和OFDM
双通道密度接收机
