ADI亚德诺_LTC5567_产品介绍

ADI亚德诺 LTC5567 产品介绍

2026-03-09 0次

特性

高 IIP3：+26.9dBm (在 1950MHz)
1.9dB 转换增益
低噪声指数：11.8dB (在 1950MHz)
在 5dBm 隔离条件下噪声指数 (NF) 为 16.5dB
低功率：294mW
宽 IF 频率范围高达 2.5GHz
停机时 LO 输入 50Ω 匹配
–40ºC 至 105ºC 工作温度 (T_C)
非常小的解决方案外形尺寸
引脚与 LT5557 相兼容

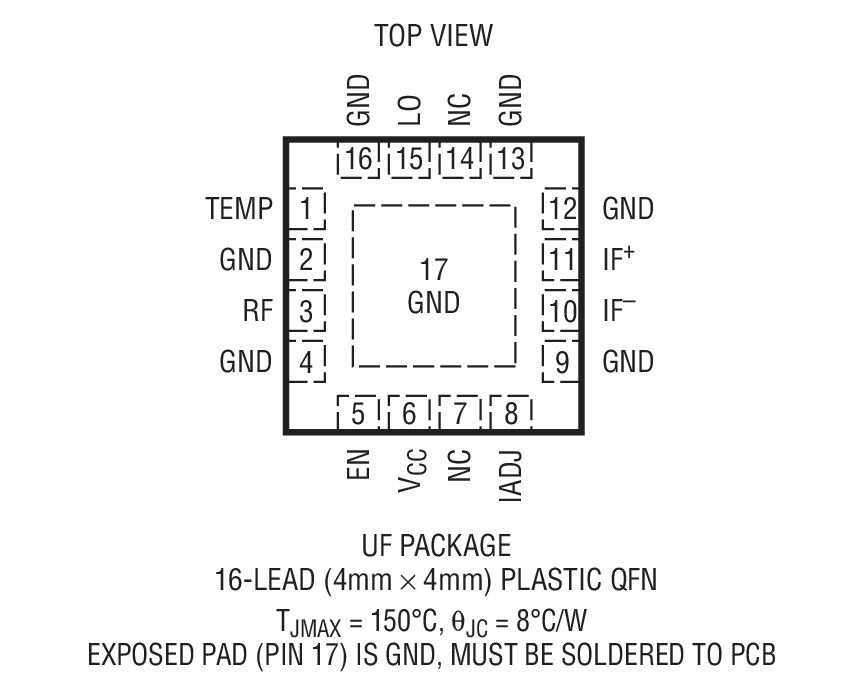

16 引脚 (4mm x 4mm) QFN 封装

产品详情和应用

LTC^®5567 专为要求宽 IF 带宽的 RF 下变频混频器应用而优化。该器件同时也是 LT5557 有源混频器的引脚兼容型升级版本，可提供较高的线性度和 1dB 压缩、较宽的带宽及较低的输出杂散电平。集成型 RF 和 LO 变压器以及 LO 缓冲放大器可实现非常紧凑的解决方案。

RF 输入在 1.4GHz 至 3GHz 的范围内是 50Ω 匹配，并可利用简单的外部匹配轻松地针对较高或较低 RF 频率实现匹配。LO 输入在 1GHz 至 4GHz 的范围内是 50Ω 匹配，即使在 IC 被停用的情况下也不例外。利用简单的外部匹配可以很容易地针对较高或较低频率 (低至 300MHz) 使 LO 输入实现匹配。低电容差分 IF 输出可在高达 2.5GHz 的频率条件下使用。

Applications

无线基础设施接收机

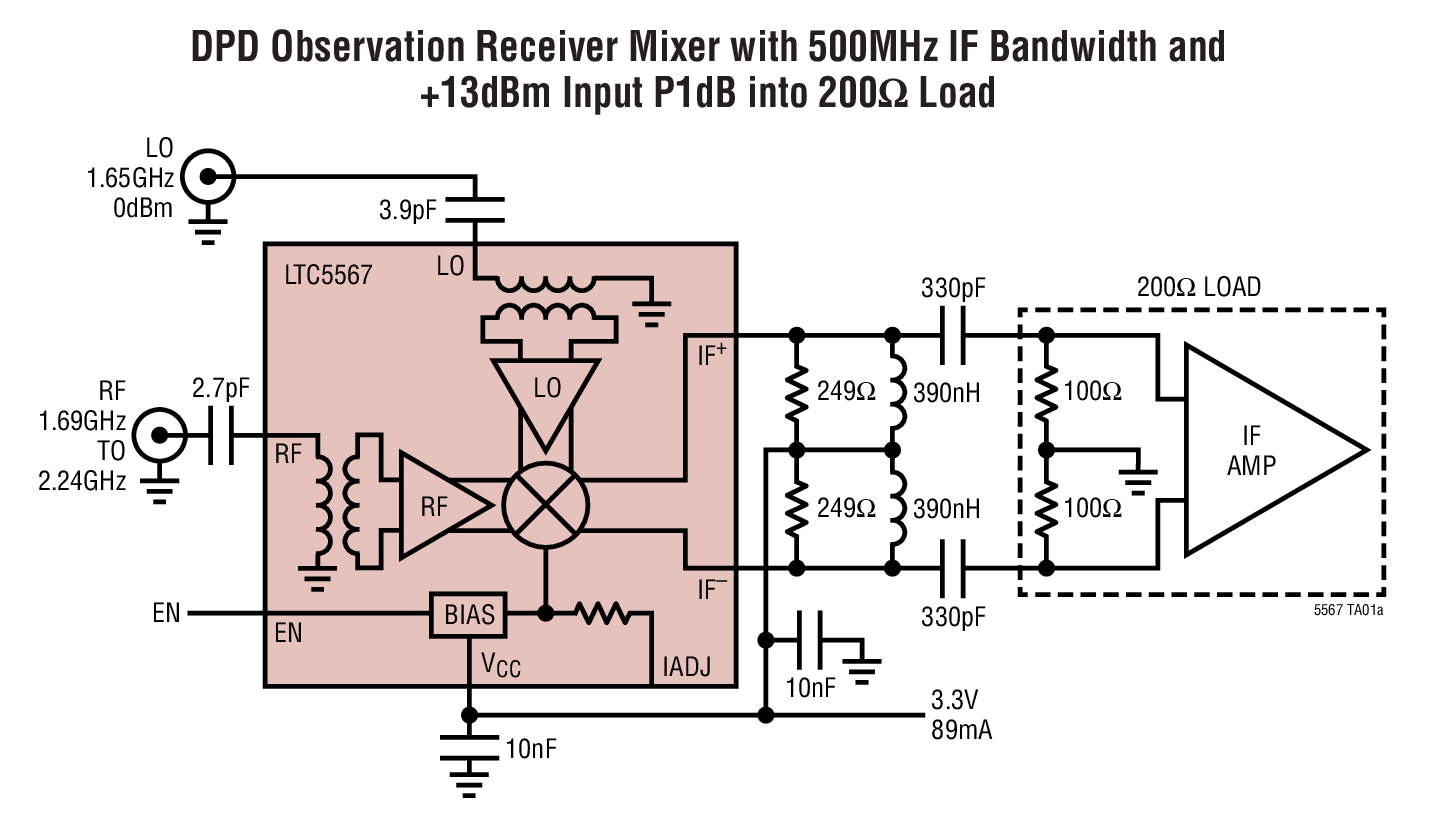

DPD 观测接收机
CATV 基础设施
