ADI亚德诺 LTC5556 产品介绍

2026-03-09 0次

特性

9dB 电源转换增益
32dBm 输出 IP3

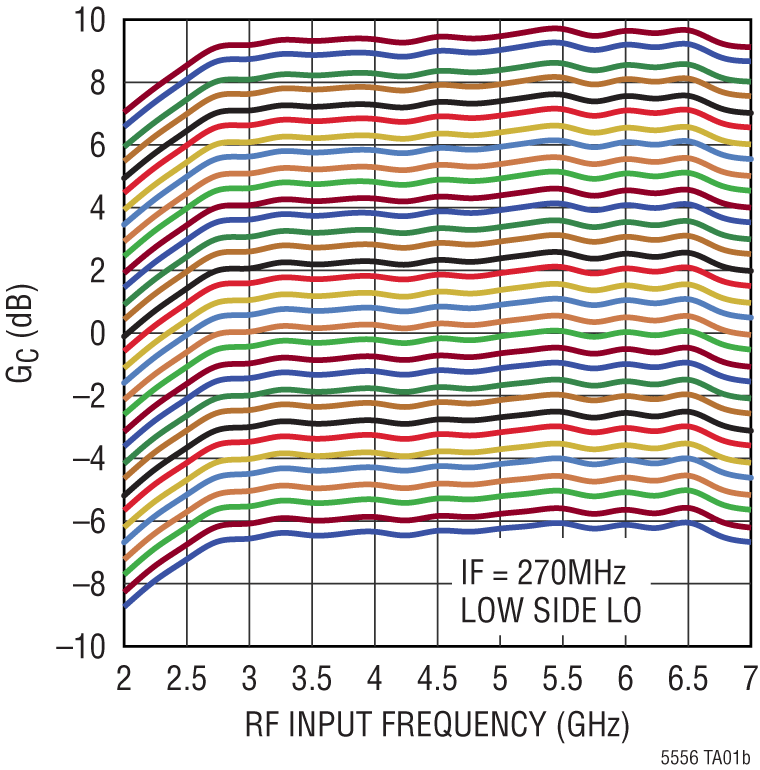

步进为 0.5dB 的 15.5dB 范围 IF DVGA
高达 900MHz 的 IF 频率范围
更低功耗模式
3.3V 单电源

简单 SPI，实现快速开发
–40°C 至 105°C 运行 (T_C)
极小的解决方案尺寸

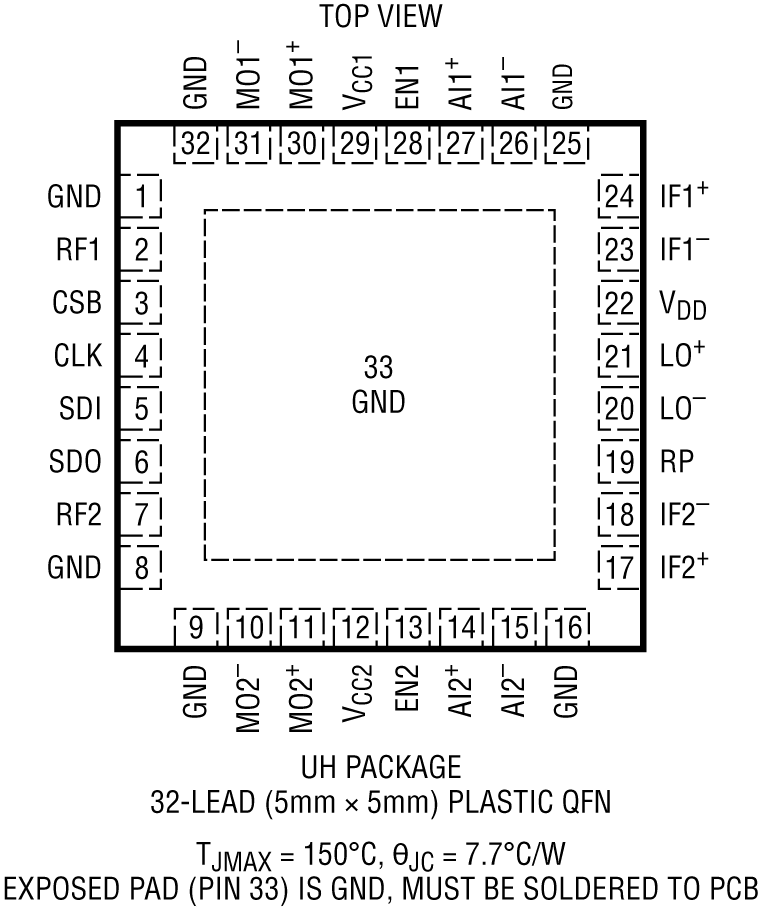

32 引脚 (5mm × 5mm) QFN 封装

产品详情和应用

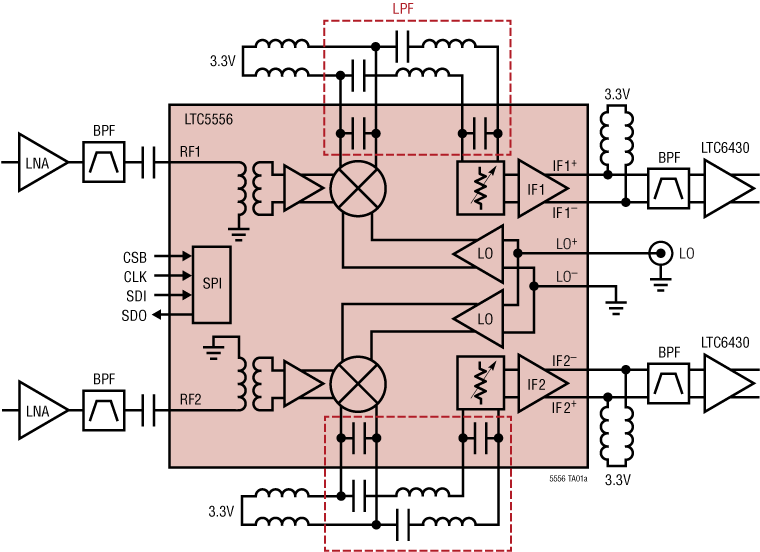

LTC5556 双路可编程增益下变频混频器适合需要精密增益设置的分集和 MIMO 接收器。每个通道都包含一个有源混频器和一个数字 IF VGA，其增益控制范围为 15.5dB。可以通过 SPI 以 0.5dB 的步进对每个通道的 IF 增益范围进行编程。

每个通道的使能引脚允许快速开启和关闭。还提供了更低功耗模式。

此器件具有与 LTC5566 相同的功能，但混频器针对更高的 3GHz 至 7GHz RF 频率范围进行了优化，IF 针对高达 900MHz 的使用频率进行了优化。可以在低至 1.5GHz 或高达 8GHz（性能会降低）的频率下使用混频器。

双路可编程增益下变频混频器
产品型号	最佳 RF 范围	IF 范围
LTC5556	3GHz 至 7GHz	1MHz 至 900MHz
LTC5566	300MHz 至 4.5GHz	1MHz 至 500MHz

应用

4G 和 5G MIMO 接收器
5.1GHz 至 5.9GHz LTE-U
分布式天线系统 (DAS)
网络测试/监控设备
固定卫星服务
