特性

• 815MHz至995MHz RF频率范围
• 960MHz至1180MHz LO频率范围(MAX9986)
• 570MHz至850MHz LO频率范围(MAX9984)
• 50MHz至250MHz IF频率范围
• 10dB转换增益
• +23.6dBm输入IP3
• +12dBm输入1dB压缩点
• 9.3dB噪声系数
• P_RF = -10dBm时，67dBc 2LO-2RF寄生抑制
• 集成LO缓冲
• 集成RF和LO单端输入平衡转换器
• 低至-3dBm至+3dBm的LO驱动
• 内置SPDT LO开关，LO1至LO2隔离度49dB，开关时间50ns
• 引脚兼容于MAX9994/MAX9996 1700MHz至2200MHz混频器
• 与MAX9993功能兼容
• 外部电流设置电阻为混频器提供低功耗/低性能模式选择
• 可提供无铅封装

产品详情和应用

MAX9986高线性度下变频混频器可为815MHz至995MHz基站接收机应用提供10dB增益、+23.6dBm IIP3和9.3dB NF。该混频器具有960MHz至1180MHz的LO频率范围，适合高侧LO注入接收结构。MAX9984支持低测LO注入，该器件与MAX9986引脚、功能兼容。

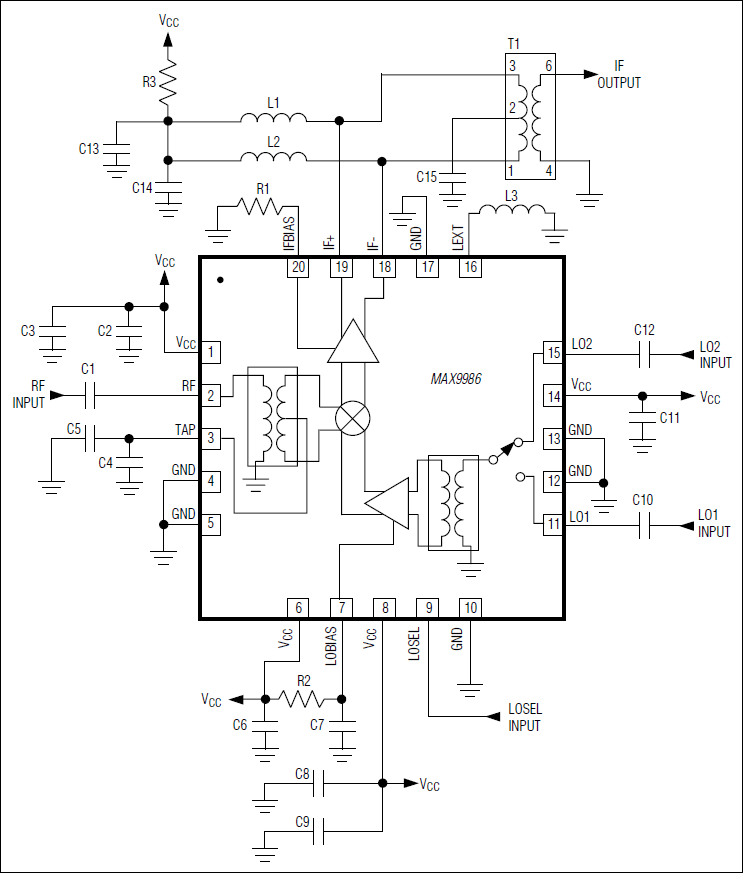

除具有优异的线性度和噪声性能外，MAX9986还具有元件高度集成特性。该器件包括一个双平衡无源混频器核、一个IF放大器、一个双输入LO选择开关以及一个LO缓冲。片内集成平衡变换器使器件能够接收单端RF和LO输入。MAX9986需要一个标称0dBm的LO驱动，其电源电流保证低于265mA。

MAX9984/MAX9986与MAX9994/MAX9996 1700MHz至2200MHz混频器引脚兼容，该系列下变频混频器非常适合两个频段采用相同PCB布局的应用。MAX9986还与MAX9993功能兼容。

MAX9986提供紧凑的20引脚、带裸焊盘的薄型QFN封装(5mm x 5mm)。在-40°C至+85°C扩展温度范围内，可保证电气性能。

应用

• 850MHz WCDMA基站
• cdmaOne™与cdma2000®基站
• 数字与扩频通信系统
• 固定宽带无线接入
• GSM 850/GSM 900 2G和2.5G EDGE基站
• iDEN®基站
• 微波链路
• 军用系统
• 预校正接收器
• 个人移动无线装置(PMR)
• 无线本地环路(WLL)
