ADI亚德诺 ADMV1530 产品介绍
2026-03-09
0次
特性
- 转换损耗（下变频器）：7 dB（典型值，15 GHz至30 GHz时）
- 输入IP3（下变频器）：27 dBm（典型值，15 GHz至30 GHz时）
- 输入IP2（上变频器）：50 dBm（典型值，15 GHz至30 GHz时）
- 输入1 dB压缩点（下变频器）：17 dBm（典型值）
- LO至RF隔离：40 dB（典型值）
- LO至IF隔离：50 dB（典型值，15 GHz至30 GHz时）
- RF至IF隔离：25 dB（典型值，15 GHz至30 GHz时）
- 符合RoHS标准的18引脚、4 mm × 4 mm LGA封装
产品详情和应用

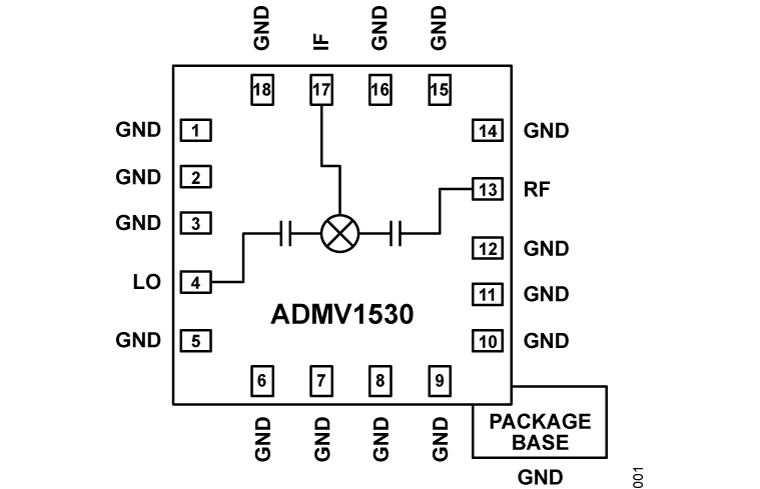

ADMV1530是一款通用型双平衡混频器，采用无铅RoHS兼容型表贴技术(SMT)封装，可用作5 GHz至30 GHz范围内的上变频器或下变频器。中频(IF)端口具有0 GHz至10 GHz的宽带宽，可进行灵活的频率规划以免出现杂散产物。该混频器采用砷化镓(GaAs)、单芯片微波集成电路(MMIC)工艺制造，无需外部元件或匹配电路。
ADMV1530采用经过优化的巴伦结构，提供出色的本振(LO)至射频(RF)及LO至IF抑制性能。该混频器采用19 dBm（典型值）的LO幅度运行。符合RoHS标准的ADMV1530无需线焊，可使用表贴制造技术。

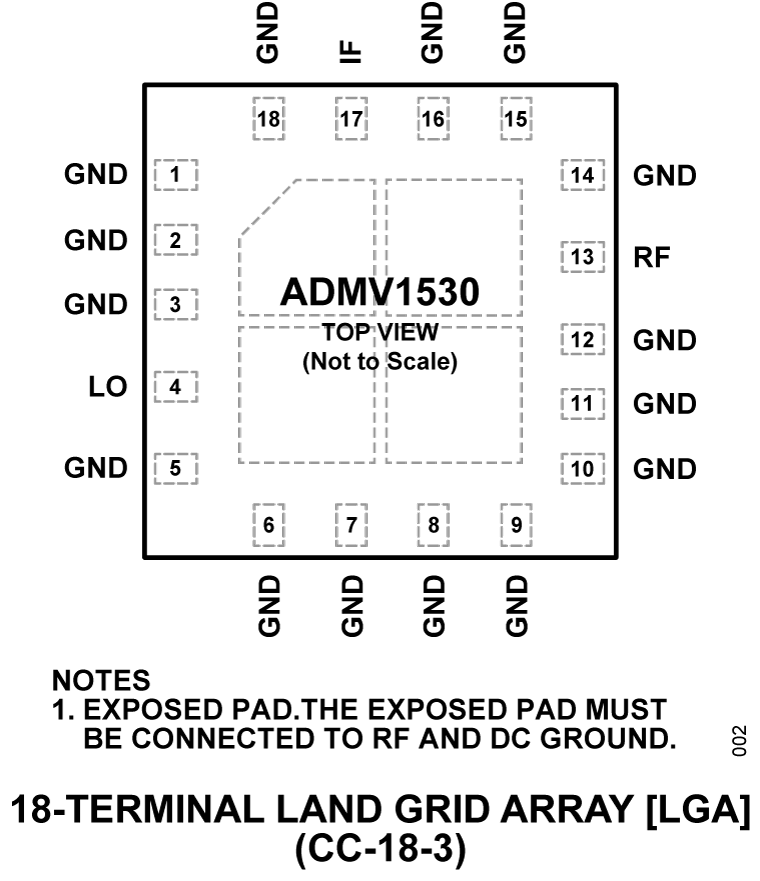

ADMV1530采用紧凑型4 mm × 4 mm、18引脚基板栅格阵列(LGA)封装，工作温度范围为−40°C至+85°C。
