ADL5350

推荐用于新设计

低频至4 GH z 高线性度Y型混频器

ADI亚德诺 ADL5350 产品介绍
2026-03-09 0次

特性


  • 宽带射频(RF)、中频(IF)和本机振荡器(LO)端口
  • 变频损耗:6.8 dB
  • 噪声系数:6.5 dB
  • 高输入IP3:25 dBm
  • 高输入P1dB:19 dBm
  • 低LO驱动电平
  • 单端设计:无需平衡-非平衡变换器
  • 单电源供电:3 V (19 mA)

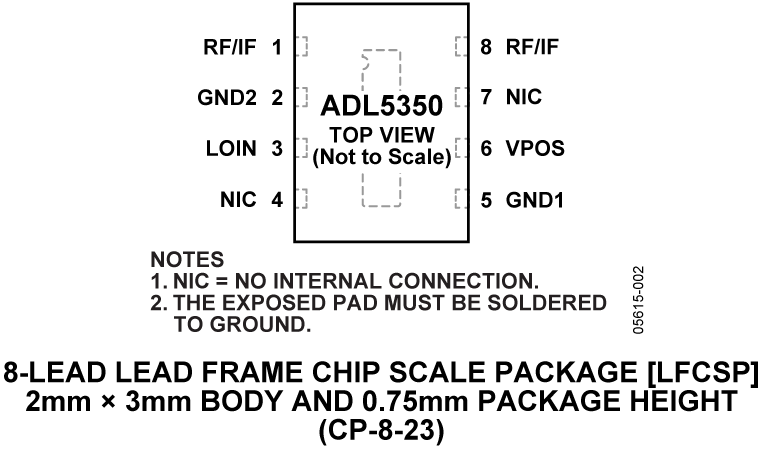

  • 2 mm × 3 mm、8引脚小型LFCSP封装
  • 符合RoHS标准


产品详情和应用

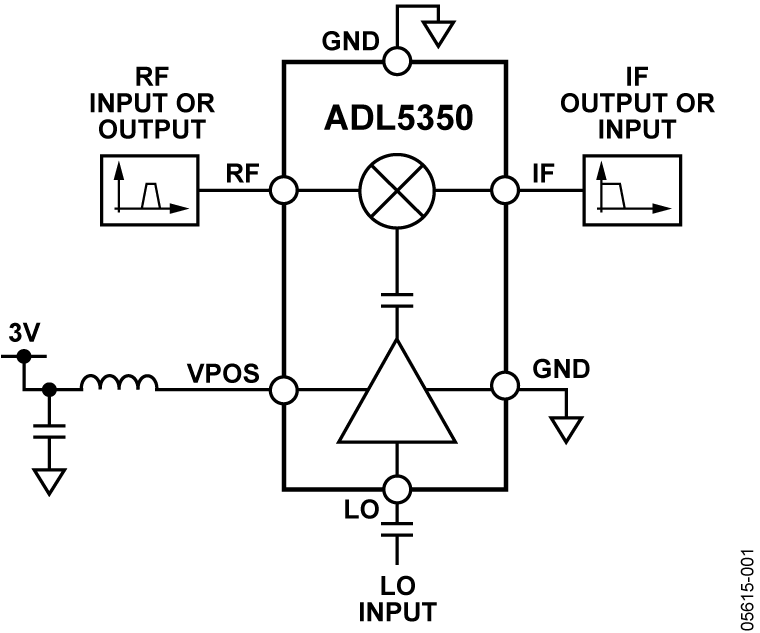

ADL5350是一款高线性度、上/下变频混频器,能够在较宽的输入频率范围内工作,非常适合要求高灵敏度和高效抗扰度的蜂窝基站混频器设计。这款器件基于GaAs pHEMT、单端混频器架构,能提供出色的输入线性度和低噪声系数,而无需高功耗本机振荡器(LO)驱动。

在850 MHz/900 MHz接收应用中,ADL5350的典型变频损耗仅为6.8 dB。集成的LO放大器只需一个低LO驱动电平,对于大多数应用,其典型值仅为4 dBm。输入IP3典型值大于25 dBm,输入压缩点为19 dBm。该器件具有高输入线性度,因而是适合GSM 850/900和800 MHz CDMA2000等要求高抗扰度通信系统的出色混频器。在2 GHz时,需要一个略微较高的电源电流才能获得类似的性能。

借助单端宽带RF/IF端口,该器件能够利用简单的外部滤波器网络,针对所需工作频带进行定制。LO至RF隔离基于RF端口滤波器网络的LO抑制。采用更高阶滤波器网络可以实现更大的隔离,详情参见本数据手册的应用信息部分。

ADL5350采用GaAs pHEMT、高性能IC工艺制造,提供3 mm x 2 mm、8引脚LFCSP封装,工作温度范围为−40°C至+85°C,同时提供评估板。

应用

  • 蜂窝基站
  • 点对点无线电链路
  • RF仪器仪表
  • 数据手册,Rev. 0,2/08
