特性

高输入IP3： +40 dBm
7.5 dB转换损耗(0 dBm LO)
针对高端LO输入优化

可调电源电流
24引脚4x4mm QFN封装： 16mm²

产品详情和应用

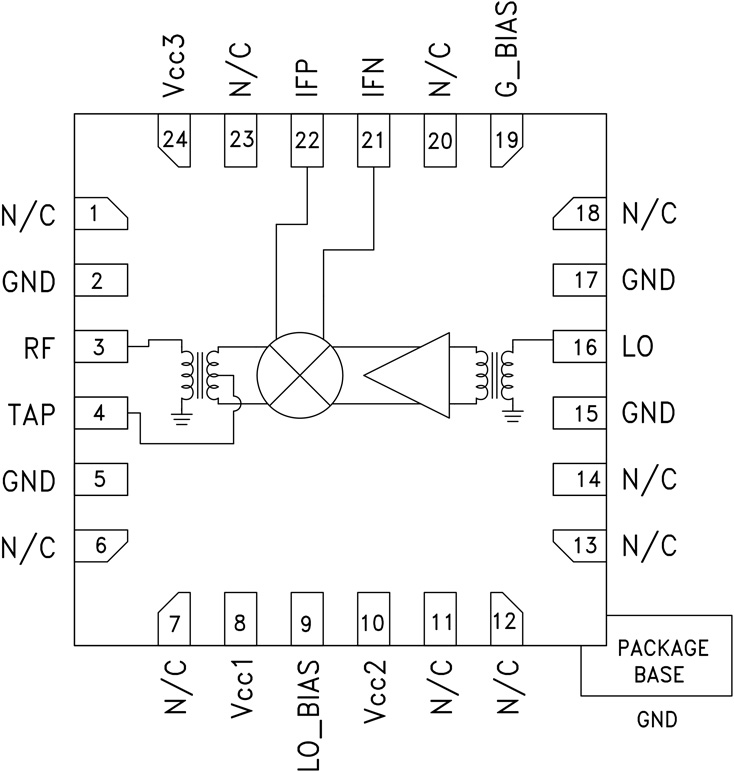

HMC786LP4E是一款集成LO放大器的高动态范围无源MMIC混频器，采用4x4 SMT QFN封装，工作频率范围为0.7至1.1 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用具有+40 dBm的出色输入IP3下变频性能。采用1dB (+25 dBm)输入压缩时，RF端口支持各种输入信号电平。转换损耗为7.5 dB（典型值）。高达250 MHz的IF频率响应可满足GSM/CDMA发射或接收频率计划要求。 HMC786LP4E针对0.7 - 1.1 GHz RF频段高端LO频率计划进行了优化，并与HMC686LP4E引脚兼容。

应用

蜂窝/3G和LTE/WiMAX/4G
基站和中继器
GSM、CDMA和OFDM
发射器和接收机
