特性

• 转换增益：IF_OUT = 100 MHz 时为 11 dB（典型值）
• 镜像抑制：IF_OUT = 100 MHz 时为 25 dB（典型值）
• LO 到 RF 隔离：46 dB（典型值）
• LO 到 IF 隔离：26 dB（典型值）
• IF 输出频率：直流至 3.5 GHz

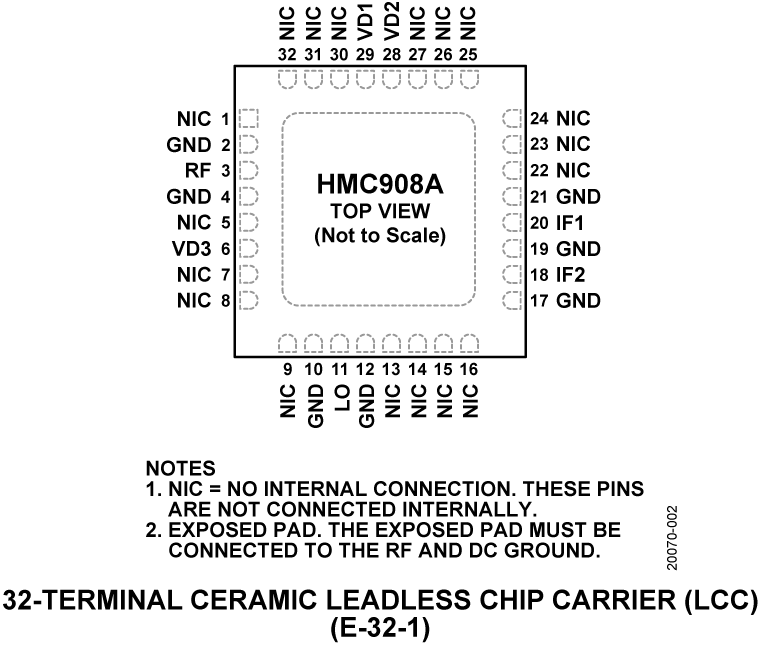

• 32 引脚 4.9 mm × 4.9 mm 陶瓷无引线芯片载体

产品详情和应用

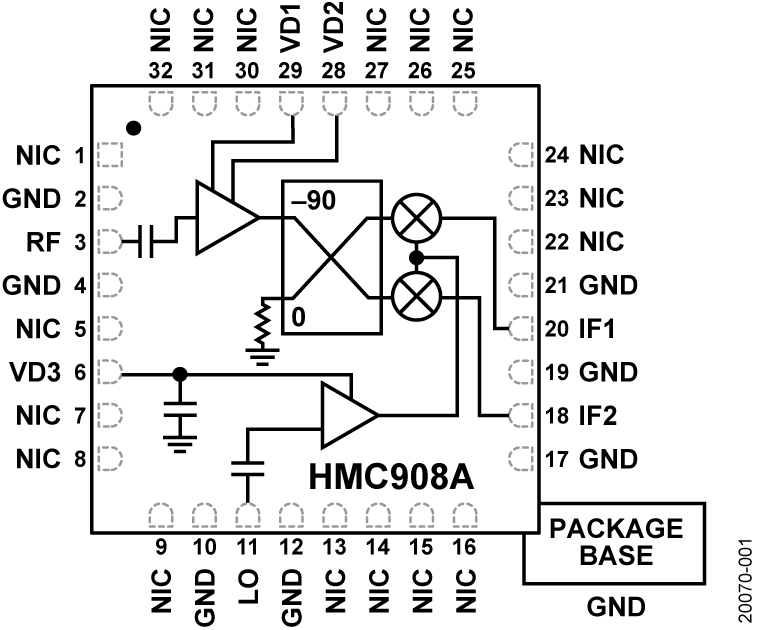

HMC908A 是一款紧凑型砷化镓 (GaAs) 微波单片集成电路 (MMIC) 同相/正交 (I/Q) 下变频器，此器件采用符合 RoHS 指令的陶瓷无引线芯片载体。此器件提供 11 dB 的小信号转换增益，噪声指数为 2 dB，100 MHz 时的镜像抑制为 25 dB。HMC908A 在低噪声放大器 (LNA) 之后使用镜像抑制混频器，该混频器由本地振荡器 (LO) 缓冲放大器驱动。借助镜像抑制混频器，LNA 后面不再需要使用滤波器，并且消除了镜频下的热噪声。提供 I 和 Q 混频器输出，并需要使用外部 90° 混合模式选择所需的边带。HMC908A 是混合式镜像抑制混频器下变频器组件的替代方案，但外形大大缩小，且可以使用表面安装制造技术，无需线焊。

应用

• 点对点无线电
• 单点对多点无线电和甚小孔径终端 (VSAT)
• 测试设备和传感器
• 军事最终用途
