ADI亚德诺_LTC5551_产品介绍

ADI亚德诺 LTC5551 产品介绍

2026-03-09 0次

特性

+36dBm 输入 IP3
2.4dB 转换增益
低噪声指数：<10dB
+18dBm 超高输入 P1dB
670mW 功耗
2.5V 至 3.6V 工作电压
50Ω 单端 RF 和 LO 输入
0dBm LO 驱动电平
低功率模式
–40℃ 至 105°C 工作温度 (TC)
小巧的解决方案尺寸
使能引脚

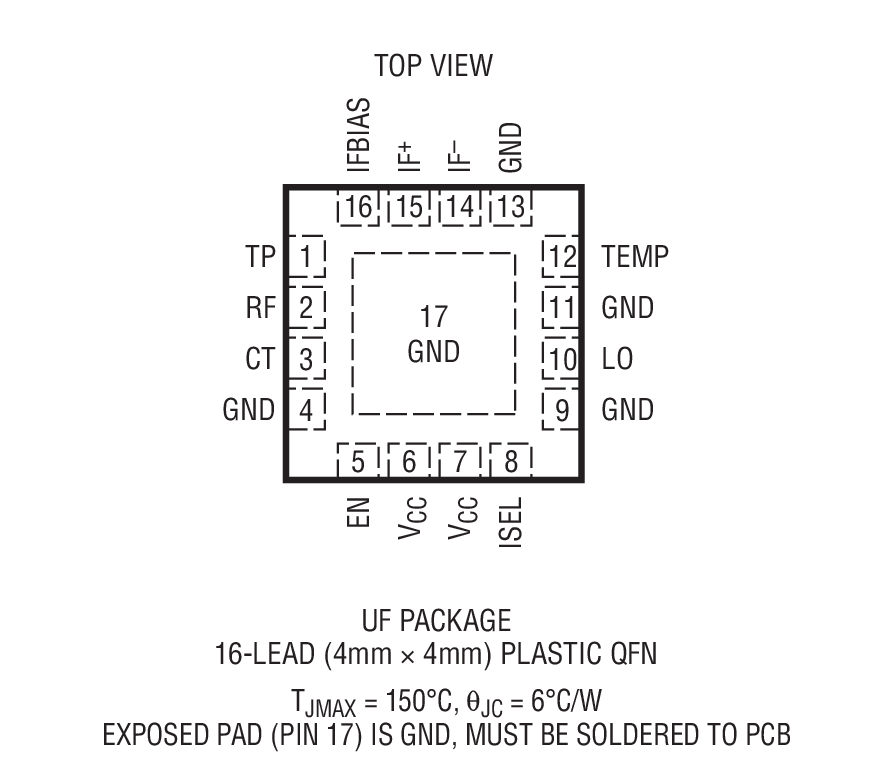

16 引脚 (4mm x 4mm) QFN 封装

产品详情和应用

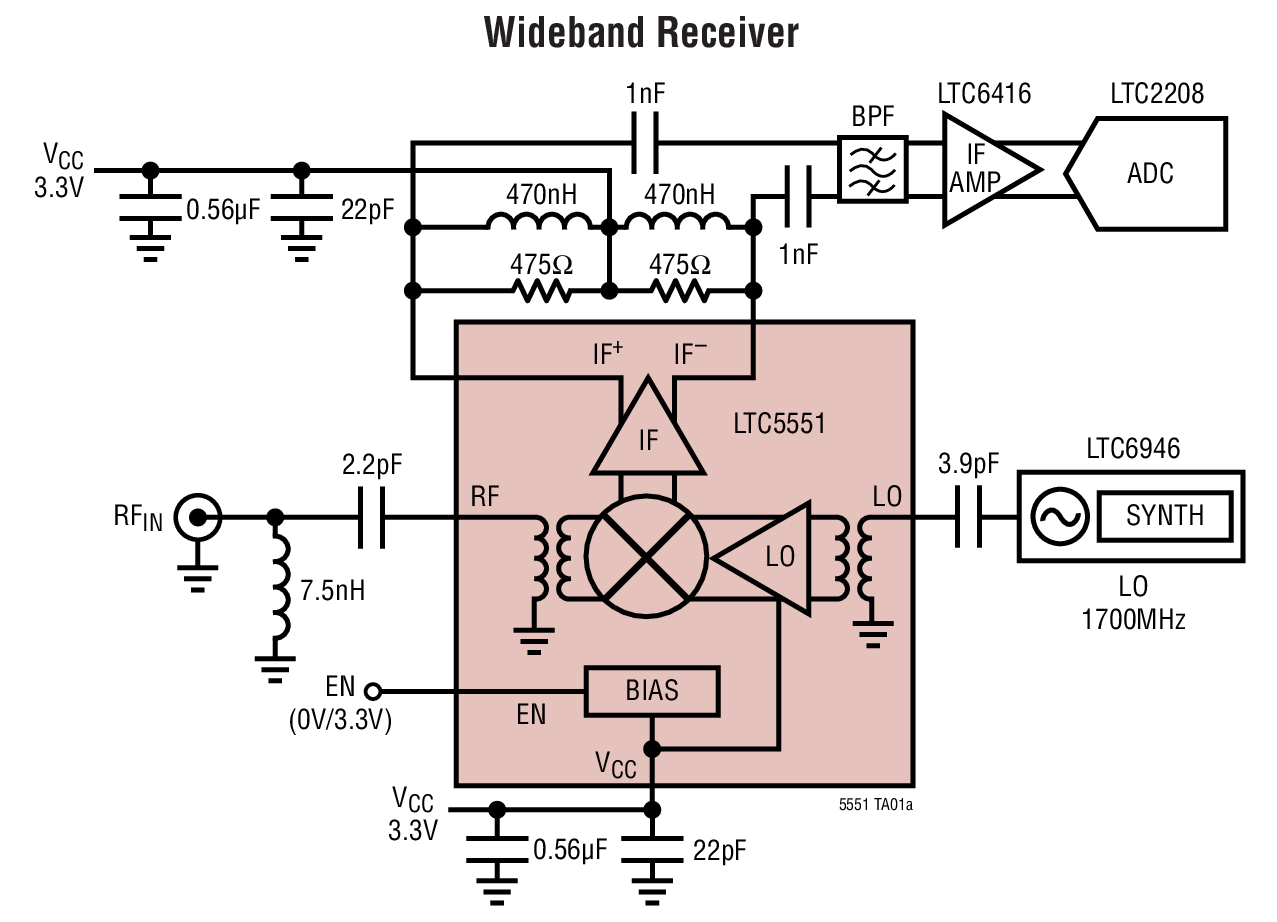

LTC^®5551 是一款 2.5V 至 3.6V 混频器，其专为那些需要非常高动态范围的 RF 下变频混频器应用而优化。LTC5551 覆盖了 300MHz 至 3.5GHz RF 频率范围以及 200MHz 至 3.5GHz 的 LO 频率范围。LTC5551 具有非常高的 IIP3 和 P1dB 及低功耗特性。该器件的一种典型应用是涵盖 700MHz 至 2.7GHz 频率范围的基站接收机。RF 输入能够与众多频率相匹配，而且 IF 可在高达 1GHz 的频率条件下使用。

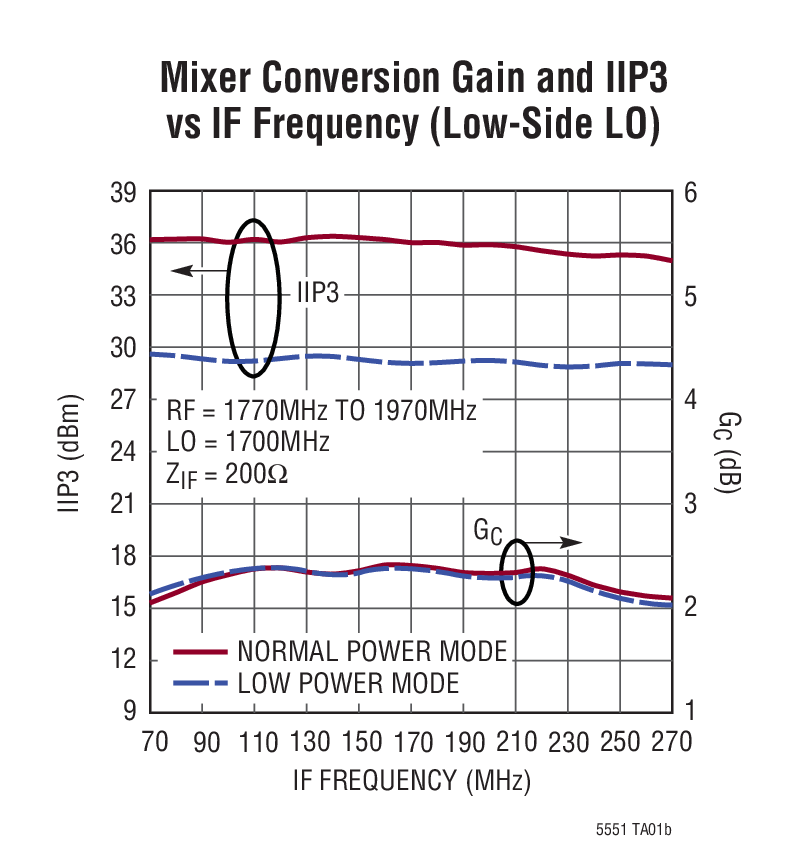

通过把 ISEL 引脚拉至高电平可启动一种低功率模式，从而使功耗下降大约 1/3，不过，IIP3 指标也将相应地降至约 +29dBm。另外，还可以使用 EN 引脚来接通和关断混频器。

LTC5551 的高集成度较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差，同时为要求苛刻的接收机应用提供了极高的动态范围。

应用

GSM、LTE、LTE-Advanced 基站
直放站
DPD 观测接收机
公共安全无线电、军事和国防
航空电子无线电设备和 TCAS 转发器
有源相控阵天线
白频段无线电接收机
