特性

• 输入频率范围至 6GHz
• 50Ω 匹配输入 (从 30MHz 至 >3GHz)
• 能够进行上变频和下变频
• OIP3：在 f_OUT = 1575MHz 时为 27dBm
• 1.5dB 转换增益
• 噪声指数：在 f_OUT = 1575MHz 时为 11.6dB
• 高输入 P1dB：在 5V 时为 11dBm
• 5V 或 3.3V 电源 (在 105mA)
• 停机控制
• LO 输入阻抗始终匹配
• 0dBm LO 驱动电平
• 片内温度监视器
• -40ºC 至 105ºC 工作温度范围 (T_C)

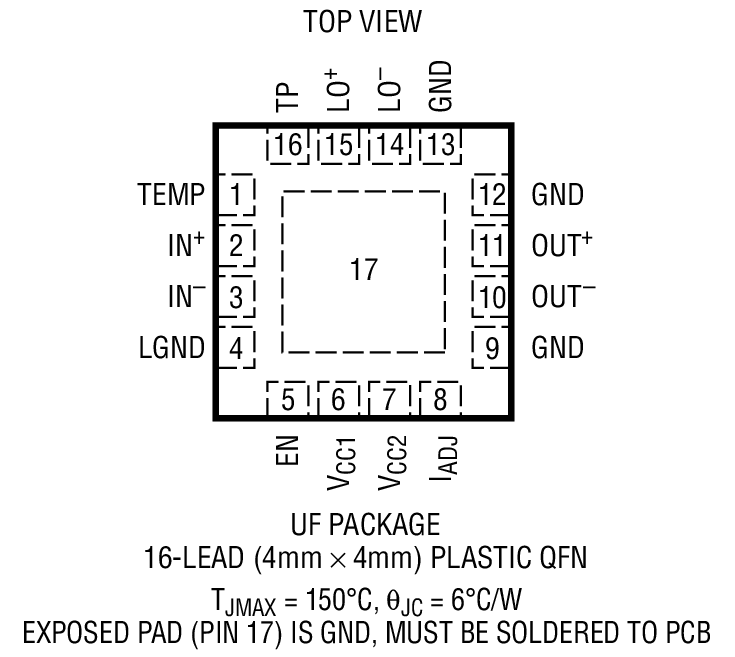

• 16 引脚 (4mm x 4mm) QFN 封装



产品详情和应用

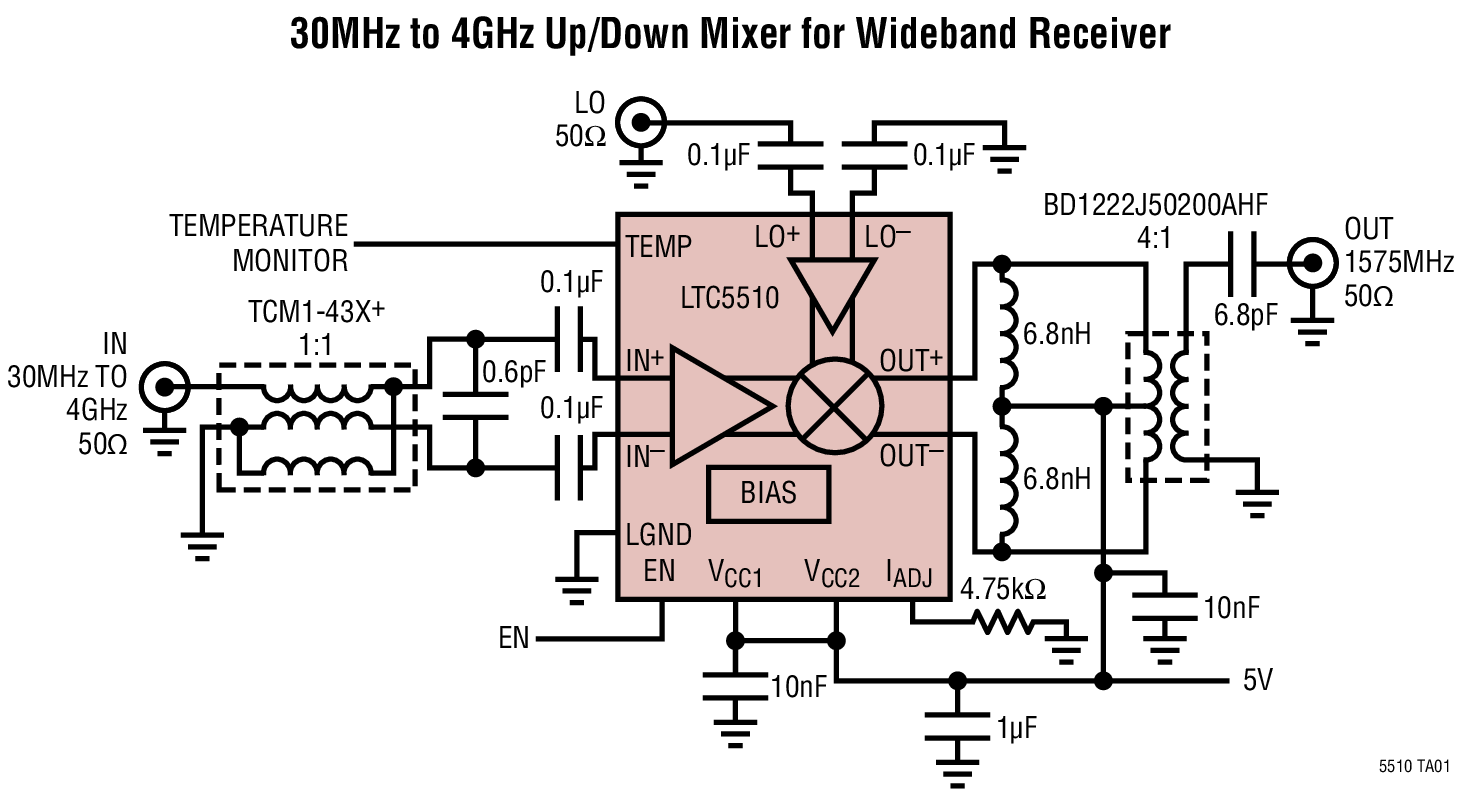

LTC^®5510 是一款高线性度混频器，专为要求非常宽输入带宽、低失真和低 LO 泄漏的应用而优化。该芯片包括一个双平衡有源混频器以及一个输入缓冲器和一个高速 LO 放大器。输入专为使用 1:1 传输线平衡-不平衡变压器而优化，因而实现了非常宽带的阻抗匹配。该混频器可用于上变频和下变频，并能在宽带系统中使用。

LO 可以进行差分或单端驱动，且只需要 0dBm 的 LO 功率来实现卓越的低失真和噪声性能，同时还降低了外部驱动电路要求。LTC5510 可提供低 LO 泄漏，从而极大地降低了采用输出滤波以满足 LO 抑制要求的需要。

LTC5510 专为 5V 电源而优化，但也可采用一个 3.3V 电源 (性能略有下降)。停机功能允许停用器件以进一步节省功率。

• 宽带接收器 / 发送器
• 电缆下行链路基础设施
• HF / VHF / UHF 混频器
• 无线基础设施
