MAX2051

量产

SiGe、高线性度、850MHz至1500MHz上/下变频混频器,带有LO缓冲器 线性度最高的850MHz至1550MHz上/下变频、SiGe混频器,提供优异的杂散互调指标

ADI亚德诺 MAX2051 产品介绍
2026-03-09 0次

特性


  • 850MHz至1550MHz RF频率范围
  • 1200MHz至2250MHz LO频率范围
  • 50MHz至1000MHz IF频率范围
  • 符合DOCSIS 3.0和Euro DOCSIS标准
  • 转换损耗典型值为7.4dB
  • 噪声系数典型值为7.8dB
  • 输入1dB压缩点典型值为+24dBm
  • 输入IP3典型值为+35dBm
  • PRF = -14dBm时,2RF-LO抑制典型值为88dBc
  • 内置LO缓冲器
  • 内置RF和LO非平衡变压器,允许单端输入
  • 低LO驱动(0dBm标称值)
  • 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

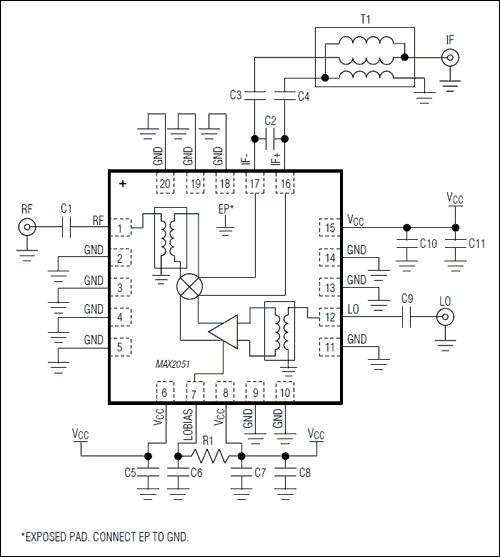

产品详情和应用


MAX2051高线性度、上/下变频混频器可为850MHz至1550MHz无线基础设施和多载波电缆前端下行视频、视频点播(VOD)以及电缆调制解调器终端系统(CMTS)应用提供+35dBm输入IP3、7.8dB噪声系数(NF)和7.4dB转换损耗。MAX2051还提供优异的杂散互调抑制性能(RF电平为-14dBm时> 77dBc),非常适合用作DOCSIS® 3.0和Euro DOCSIS电缆前端系统中的下变频器。MAX2051带有调谐至1200MHz至2250MHz频率范围的LO电路,理想用于50MHz至1000MHz IF频率范围内的高端LO注入架构。

除具有优异的线性度和噪声性能外,MAX2051还具有非常高的元件集成度。该器件在RF和LO端口上集成了非平衡变压器,允许单端RF输入和单端LO输入。MAX2051需要一个典型值为0dBm的LO驱动,且电源电流保证小于130mA。

MAX2051采用紧凑的5mm x 5mm、20引脚、薄型QFN封装,带有裸焊盘。在TC = -40°C至+85°C扩展级温度范围内可保证其电气性能。

应用

  • 电缆调制解调器终端系统
  • 集成数字增强网络(iDEN®)基站
  • 微波和固定带宽无线接入设备
  • 微波链路
  • 军用系统
  • 预校正接收器
  • 个人移动无线装置
  • 视频点播和DOCSIS兼容边沿QAM调制
  • WiMAX™基站及用户端设备
  • 无线本地环路
