特性

• 1800MHz至2900MHz RF频率范围
• 1950MHz至3400MHz LO频率范围
• 50MHz至500MHz IF频率范围
• 支持低端和高端LO注入
• 8.7dB转换增益
• +24dBm输入IP3
• 10.3dB噪声系数
• +11.3dBm输入1dB压缩点
• P_RF = -10dBm时，具有70dBc (典型值)的2 x 2杂散抑制
• 双通道理想用于分集接收器应用
• 集成LO缓冲器
• 内部LO和RF非平衡变压器支持单端输入
• -3dBm至+3dBm的低LO驱动
• 引脚兼容于MAX19999 3000MHz至4000MHz混频器
• 引脚相似于MAX9995和MAX19995/MAX19995A 1700MHz至2200MHz混频器以及MAX9985和MAX19985A 700MHz至1000MHz混频器
• 42dB通道间隔离
• 采用5.0V或3.3V单电源供电
• 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

产品详情和应用

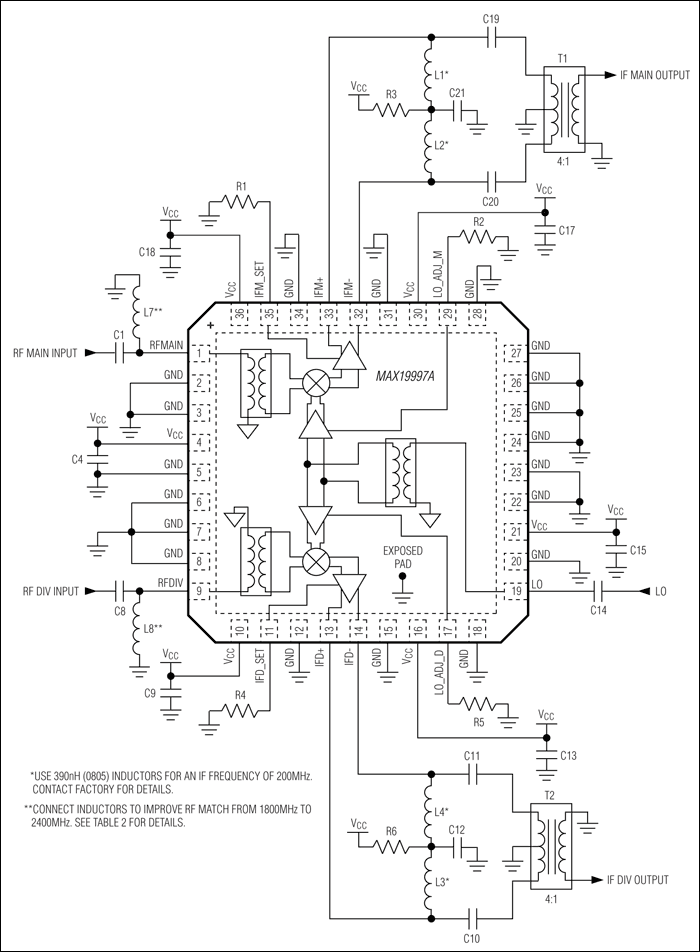

MAX19997A双通道下变频混频器是通用、高集成度、多功能下变频器，可为1800MHz至2900MHz基站应用提供高线性度性能和低噪声系数。MAX19997A完全支持2300MHz至2900MHz的WiMAX™、LTE、WCS以及MMDS无线基础设施应用中的低端和高端LO注入架构，低端配置下可提供8.7dB增益、+24dBm输入IP3和10.3dB NF，高端配置下可提供8.7dB增益、+24dBm输入IP3和10.4dB NF。每个RF端口外加一个调谐元件(旁路电感)，可将高端LO注入架构的范围进一步向下扩展至1800MHz。

该器件在RF和LO端口集成有非平衡变压器，此外器件还包含一个LO缓冲器、两个双平衡混频器和一对差分IF输出放大器。MAX19997A需要一个典型值为0dBm的LO驱动，电源电流保证低于420mA，以达到预期的线性度指标。

MAX19997A采用紧凑的6mm x 6mm、36引脚、薄型QFN无铅封装，带有裸焊盘。在T_C = -40°C至+100°C的扩展级温度范围内，可保证电气性能。

应用

• 2.3GHz WCS基站
• 2.5GHz WiMAX和LTE基站
• 2.7GHz MMDS基站
• 固定宽带无线接入
• 军用系统
• PCS 1900和EDGE基站
• PHS/PAS基站
• 个人移动无线装置
• UMTS/WCDMA和cdma2000® 3G基站
• 无线本地环路
